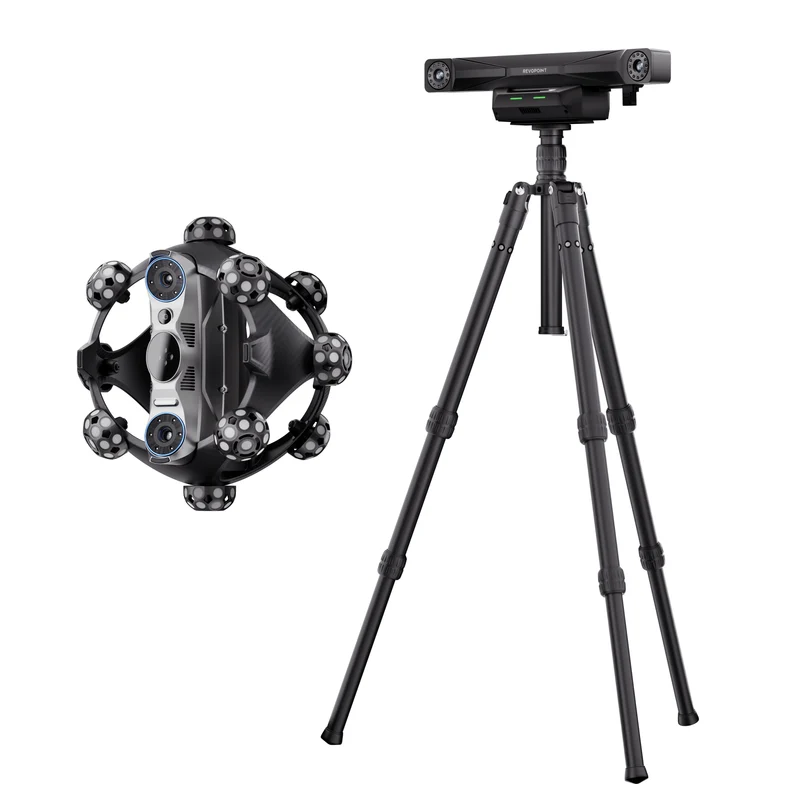

Revopoint Trackit SR
もっと自由な3Dスキャンへ
ワイヤレスかつ軽量化
ケーブルもマーカーも不要
3つのスキャンモード
17本ブルーパラレルレーザーライン
広範囲・長距離スキャン
30本ブルークロスレーザーライン
細部を余すことなく捉える
ブルーシングルレーザーライン
深穴スキャン可能
0.025 + 0.04 mm × L (m)
高精度スキャン
もっと自由に
ワイヤレススキャン
大型対象物も、すばやくセットアップしてスキャン
ワイヤレス
マルチステーションスキャン
温度をリアルタイムで監視・管理
スピーディーなウォームアップ
現場を選ばないハンドヘルドスキャナー
軽量＆ポータブル
10 mm ～ 4 m
幅広いサイズに対応
色彩を、リアルに蘇らせる
緻密なテクスチャマッピング
現場を選ばないハンドヘルドスキャナー
軽量＆ポータブル
優れた屋外スキャン性能
最大100,000ルクス対応
高精度な3Dスキャン
細部まで高精細に捉え、寸法検査や品質管理、リバースエンジニアリングのためのスキャンtoCADなど、幅広い用途に活用できる3Dモデルを作成できます。
現場精度検証
メトロロジーグレードの炭素繊維ボールプレート※により、安定した信頼性の高い現場精度検証を実現します。周囲温度の変化に耐えるよう設計されており、Revo Measure※ソフトウェアとシームレスに連携することで、現場での迅速かつリアルタイムな性能確認が可能です。
※ボールプレート＆Revo Measure：CMMセットに含まれています
高精度を、いつでもスムーズに
内蔵のアクティブヒーティング機能により、わずか2分で最適な温度状態に到達。
スキャン中も内外の温度センサーが周囲の環境を継続的にモニタリングし、安定した高精度スキャンを実現します。
スマート温度モニタリング
わずか2分でスキャン準備が完了。
デュアル温度センサーが周囲と本体内部の温度をリアルタイムで監視し、最適な温度状態を維持します。
ワイヤレスマルチステーションスキャン
バッテリー駆動のトラッカーをワイヤレスで自由に移動でき、ケーブルを気にせず大型対象物をスムーズにスキャン。
ステーション間でわずか5点の共通基準点を使用することで、Trackit SRのアンカーブロックシステムが各位置で取得したスキャンデータを高精度に位置合わせ・統合します。
※バッテリーグリップは別売りです。
マーカーレススキャンで時間を節約
Trackit SRは、高度なオプティカルトラッキングにより、スキャナーの位置をリアルタイムで追跡。黒色や金属面にもマーカーを貼る必要がなく、準備の手間を抑えながら高精度な3Dスキャンを実現します。
10 mm～4 mまで幅広いサイズの対象物に対応し、デュアルカメラ搭載のトラッカーにより、さまざまな現場で効率的なスキャンワークフローを実現します。
3つのブルーレーザースキャンモード
複雑な曲面から大型の対象物まで幅広く対応。
3つのブルーレーザースキャンモードをシームレスに切り替え、光沢面や暗色面でも高精度な3Dデータを取得できます。スキャンスプレーを使用する必要がなく、よりスムーズで効率的なスキャンを実現します。
30本ブルークロスレーザーライン
最大200万点/秒で、細部を余すことなく高効率にスキャンします。
17本ブルーパラレルレーザーライン
特徴の少ない大型の対象物も、効率よくスキャン。
最大500mmの作業距離と330 × 325mmの広いスキャン範囲により、大型の対象物もスムーズに取得できます。
ブルーシングルレーザーライン
深穴や隙間、グリルなどの複雑な形状も高精度にスキャン。
通常では捉えにくい箇所まで、細部を逃さず3Dデータを取得できます。
Revopoint Trackit SR
ケーブルもマーカーも不要 / もっと自由な3Dスキャンへ
３つのスキャンモード
30本ブルークロスレーザーライン
細部を余すことなく捉える
17本ブルーパラレルレーザーライン
広範囲・長距離スキャン
ブルーシングルレーザーライン
深穴スキャン可能
もっと自由に
ワイヤレススキャン
ワイヤレスマルチステーションスキャン
大型対象物も、すばやくセットアップしてスキャン
スピーディーなウォームアップ
温度をリアルタイムで監視・管理
高精度スキャン
0.025 + 0.04 mm × L (m)
軽量＆ポータブル
現場を選ばないハンドヘルドスキャナー
マーカー不要でスキャン
高性能な光学トラッキング
緻密なテクスチャマッピング
色彩を、リアルに蘇らせる
優れた屋外スキャン性能
最大100,000ルクス対応
幅広いサイズに対応
10 mm ～ 4 m
『Revo Track』
後処理ソフトウェア
Revo Trackは、スキャン・編集・処理・キャリブレーションに対応した使いやすい無料ソフトウェアです。
出力フォーマット：PLY、OBJ、STL、ASC、3MF、GLTF、FBX
『Revo Design』
スキャンデータをCADモデルに
メッシュ編集・フリーフォームモデリング・パラメトリックモデリング・スキャンtoCADワークフローなど強力なツールを搭載。リバースエンジニアリング・製品開発・インダストリアルデザインに最適です。
『Revo Measure』
スキャンデータを計測・検査に
スキャンデータを正確かつ検証可能な計測値に変換し、品質管理およびエンジニアリング検査に対応します。
※CMMセットに含まれます。
高精度な3Dスキャン
細部まで高精細に捉え、寸法検査や品質管理、リバースエンジニアリングのためのスキャンtoCADなど、幅広い用途に活用できる3Dモデルを作成できます。
現場精度検証
メトロロジーグレードの炭素繊維ボールプレート※により、安定した信頼性の高い現場精度検証を実現します。周囲温度の変化に耐えるよう設計されており、Revo Measure※ソフトウェアとシームレスに連携することで、現場での迅速かつリアルタイムな性能確認が可能です。
※ボールプレート＆Revo Measure：CMMセットに含まれています
高精度を、いつでもスムーズに
内蔵のアクティブヒーティング機能により、わずか2分で最適な温度状態に到達。
スキャン中も内外の温度センサーが周囲の環境を継続的にモニタリングし、安定した高精度スキャンを実現します。
スマート温度モニタリング
わずか2分でスキャン準備が完了。
デュアル温度センサーが周囲と本体内部の温度をリアルタイムで監視し、最適な温度状態を維持します。
ワイヤレスマルチステーションスキャン
バッテリー駆動のトラッカーをワイヤレスで自由に移動でき、ケーブルを気にせず大型対象物をスムーズにスキャン。
ステーション間でわずか5点の共通基準点を使用することで、Trackit SRのアンカーブロックシステムが各位置で取得したスキャンデータを高精度に位置合わせ・統合します。
※バッテリーグリップは別売りです。
マーカーレススキャンで時間を節約
Trackit SRは、高度なオプティカルトラッキングにより、スキャナーの位置をリアルタイムで追跡。黒色や金属面にもマーカーを貼る必要がなく、準備の手間を抑えながら高精度な3Dスキャンを実現します。
10 mm～4 mまで幅広いサイズの対象物に対応し、デュアルカメラ搭載のトラッカーにより、さまざまな現場で効率的なスキャンワークフローを実現します。
3つのブルーレーザースキャンモード
複雑な曲面から大型の対象物まで幅広く対応。3つのブルーレーザースキャンモードをシームレスに切り替え、光沢面や暗色面でも高精度な3Dデータを取得できます。スキャンスプレーを使用する必要がなく、よりスムーズで効率的なスキャンを実現します。
30本ブルークロスレーザーライン
最大200万点/秒で、細部を余すことなく高効率にスキャンします。
17本ブルーパラレルレーザーライン
特徴の少ない大型の対象物も、効率よくスキャン。
最大500mmの作業距離と330 × 325mmの広いスキャン範囲により、大型の対象物もスムーズに取得できます。
ブルーシングルレーザーライン
深穴や隙間、グリルなどの複雑な形状も高精度にスキャン。
通常では捉えにくい箇所まで、細部を逃さず3Dデータを取得できます。
ポータブル＆軽量
トラッカー（1.5 kg）とスキャナー（1 kg）を合わせた総重量わずか2.5 kg。
アクセサリー類とともに耐久性の高いキャリーケース（キャスター付き）にコンパクトに収まり、現場への安全で手軽な持ち運びを実現します。
自由に動いて、ワイヤレスでスキャン
ケーブルの取り回しを気にすることなく、自由なスタイルでスキャンできます。
Trackit SRのスキャナーは交換式バッテリー※とWi-Fi 6を搭載。PCへのワイヤレス接続に加え、モバイルデバイスへのミラーリングによるリモート操作やリアルタイムプレビューにも対応しています。さらに、スタンドアロンでのワイヤレスマーカースキャンも可能です。
※スキャナーバッテリー駆動時間：最大2.5時間
大型対象物も、ポータブルで自由にスキャン
最大トラッキング範囲
2,075 × 1,778 mm（距離2,500 mm）
トラッカー作業距離
0.8～2.5 m
キャリブレーション作業時間を50%短縮※
自動ジンバルキャリブレーションシステムを搭載したTrackerにより、迅速なマルチポーズキャリブレーションが可能です。柔軟なスキャナーキャリブレーションとハンドアイキャリブレーションを組み合わせることで、全工程のセットアップを20分以内に完了します。
※他製品との比較
高剛性カーボンファイバーフレーム
Trackit SRは、軽量で高強度なカーボンファイバーを採用。スキャナーのターゲットスフィアとトラッカーのフレームを軽量化しながら、高い剛性と安定性を確保しています。長時間のスキャンでも負担を抑え、快適な取り回しと安定したスキャンを実現します。
精細なテクスチャマッピング
rackit SRの高分解能RGBカメラが、対象物の色や表面テクスチャを鮮明に取得。リアルな3Dモデルの作成はもちろん、Revo Measureでテクスチャデータを活用することで、高精度な計測やレポート作成にも活用できます。
TCP リモートコントロール
TCPを介してサードパーティアプリケーションをRevo Trackにシームレスに接続し、スキャン・後処理・ソフトウェア切替をリアルタイムでリモート操作できます。
※本サービスは別途購入が必要です。
『Revo Track 』無料スキャンソフトウェア
Trackit SR専用の無料かつ高機能なソフトウェアで、4つの簡単なステップで直感的に3Dモデルを作成・書き出しできます。
対応OS： Windows, macOS
出力フォーマット： PLY、OBJ、STL、ASC、3MF、GLTF、FBX
▼クリックして確認
-
① スキャン
-
② 処理
-
③ 編集
-
④ エクスポート
細かなスキャン設定により、スキャンプロセスを柔軟にコントロール。最適なポイントクラウドデータを取得できます。
ワンクリックの自動最適化から、フュージョン・メッシングの細かな手動調整まで対応。スキャンデータを高精度な3Dモデルへ仕上げます。
多彩な編集ツールを搭載。不要なデータの削除から、ホール埋め、スムージング、簡略化、3Dモデルの統合までスムーズに行えます。
品質管理、CAD、3Dスライシング、3Dモデリングなど、主要なプロフェッショナルソフトウェアに対応した形式でデータを書き出し可能。既存のワークフローにもスムーズに連携できます。
Revo Measure
3Dスキャンデータを正確かつ検証可能な計測値に変換し、すべてのパーツが設計仕様を満たしているかを確認します。
PTB認定の計量アルゴリズムを搭載したRevo Measure※は、
重要なエンジニアリングおよび品質管理ワークフローに向けた信頼性の高い規格準拠の検査を実現します。
※CMMセットに含まれます。

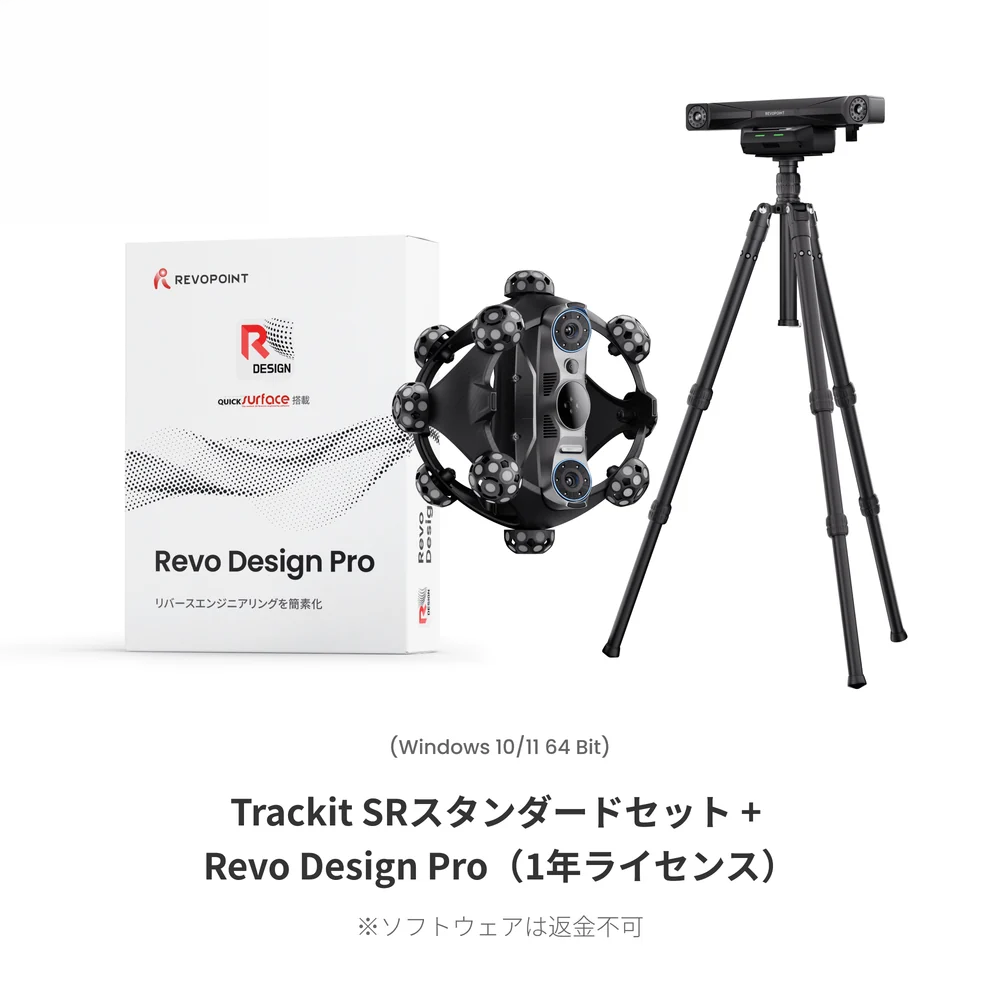

Revo Design
Revo Design※で、3DスキャンデータのCAD変換をシンプルに。
メッシュ編集・フリーフォームモデリング・パラメトリックモデリング・スキャンtoCADワークフローなど強力なツールを搭載し、
リバースエンジニアリング・製品開発・インダストリアルデザインに最適です。
※Revo Designは別売りです。
活用シーン
自動車向けアプリケーション
マーカー不要で、車両全体から細部のコンポーネントまで迅速にスキャン。修理・復元・プロトタイピング・品質管理など、幅広い用途に対応します。
品質管理
迅速に生成した3Dモデルを活用し、寸法検査による製品品質の確保とQCプロセスの効率化を実現します。
アート・クリエイション
金属・石膏・陶器・木製彫刻の細かな表面ディテールとテクスチャをマーカー不要で精細にスキャン。デジタルアート・アーティファクト復元・VRコンテンツ制作に最適です。
ラピッドプロトタイピング
Trackit SRは、高精度な3Dスキャンにより迅速なプロトタイピングと設計検証を強力にサポート。複雑な形状もすばやく捉え、製品開発の加速と市場投入期間の短縮に貢献します。
航空宇宙
Trackit SRのオプティカルトラッキングシステムで航空機を効率的に評価・修理。部品の摩耗・疲労の評価や交換部品の製作に向けて、対象パーツを迅速にスキャンします。

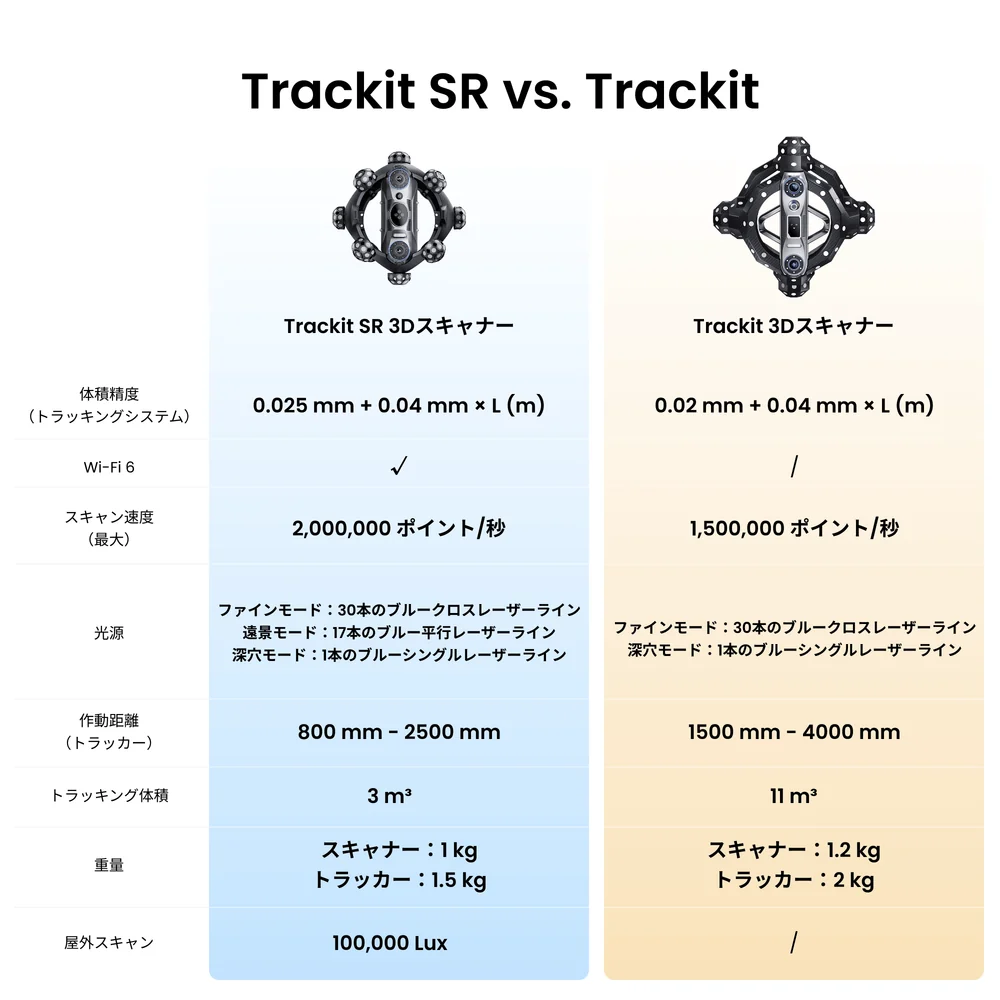

Trackit SR vs. Trackit
Trackit SR
ワイヤレス・取り回し重視・屋外スキャン
2,000,000 Point/s
0.025 mm + 0.04 mm × L (m)
Trackit
広範囲スキャン
1,500,000 Point/s
0.02 mm + 0.04 mm × L (m)
Trackit SR
Trackit
Title
光源
17本ブルーパラレルレーザーライン
30本ブルークロスレーザーライン
1本ブルーシングルレーザーライン
30本ブルークロスレーザーライン
１本ブルーシングルレーザーライン
Title
体積精度
（追跡システム）
0.025 mm + 0.04 mm × L (m)
0.02 mm + 0.04 mm × L (m)
Title
最大スキャン速度
2,000,000 Point/s
1,500,000 Point/s
Title
動作距離
（トラッカー）
800 mm - 2500 mm
1500 mm - 4000 mm
Title
トラッキングボリューム
3 m³
11 m³
Title
重量
スキャナー：1.0 kg トラッカー：1.5 kg
スキャナー：1.2 kg トラッカー：2 kg
Title
Wi-Fi 6
✓
/
Title
屋外スキャン
100,000 Lux
/
ポータブル＆軽量
トラッカー（1.5 kg）とスキャナー（1 kg）を合わせた総重量わずか2.5 kg。
アクセサリー類とともに耐久性の高いキャリーケース（キャスター付き）にコンパクトに収まり、現場への安全で手軽な持ち運びを実現します。
自由に動いて、ワイヤレスでスキャン
ケーブルの取り回しを気にすることなく、自由なスタイルでスキャンできます。
Trackit SRのスキャナーは交換式バッテリー※とWi-Fi 6を搭載。PCへのワイヤレス接続に加え、モバイルデバイスへのミラーリングによるリモート操作やリアルタイムプレビューにも対応しています。さらに、スタンドアロンでのワイヤレスマーカースキャンも可能です。
※スキャナーバッテリー駆動時間：最大2.5時間
大型対象物も、ポータブルで自由にスキャン
最大トラッキング範囲
2,075 × 1,778 mm（距離2,500 mm）
トラッカー作業距離
0.8～2.5 m
キャリブレーション作業時間を50%短縮※
自動ジンバルキャリブレーションシステムを搭載したTrackerにより、迅速なマルチポーズキャリブレーションが可能です。柔軟なスキャナーキャリブレーションとハンドアイキャリブレーションを組み合わせることで、全工程のセットアップを20分以内に完了します。
※他製品との比較
高剛性カーボンファイバーフレーム
Trackit SRは、軽量で高強度なカーボンファイバーを採用。スキャナーのターゲットスフィアとトラッカーのフレームを軽量化しながら、高い剛性と安定性を確保しています。長時間のスキャンでも負担を抑え、快適な取り回しと安定したスキャンを実現します。
精細なテクスチャマッピング
rackit SRの高分解能RGBカメラが、対象物の色や表面テクスチャを鮮明に取得。リアルな3Dモデルの作成はもちろん、Revo Measureでテクスチャデータを活用することで、高精度な計測やレポート作成にも活用できます。
TCP リモートコントロール
TCPを介してサードパーティアプリケーションをRevo Trackにシームレスに接続し、スキャン・後処理・ソフトウェア切替をリアルタイムでリモート操作できます。
※本サービスは別途購入が必要です。
『Revo Track 』
無料スキャンソフトウェア
Trackit SR専用の無料かつ高機能なソフトウェアで、4つの簡単なステップで直感的に3Dモデルを作成・書き出しできます。
対応OS： Windows, macOS
出力フォーマット： PLY、OBJ、STL、ASC、3MF、GLTF、FBX
ステップ① スキャン
細かなスキャン設定により、スキャンプロセスを柔軟にコントロール。最適なポイントクラウドデータを取得できます。
ステップ② 処理
ワンクリックの自動最適化から、フュージョン・メッシングの細かな手動調整まで対応。スキャンデータを高精度な3Dモデルへ仕上げます。
ステップ③ 編集
多彩な編集ツールを搭載。不要なデータの削除から、ホール埋め、スムージング、簡略化、3Dモデルの統合までスムーズに行えます。
ステップ④ エクスポート
品質管理、CAD、3Dスライシング、3Dモデリングなど、主要なプロフェッショナルソフトウェアに対応した形式でデータを書き出し可能。既存のワークフローにもスムーズに連携できます。
Revo Measure
3Dスキャンデータを正確かつ検証可能な計測値に変換し、すべてのパーツが設計仕様を満たしているかを確認します。
PTB認定の計量アルゴリズムを搭載したRevo Measure※は、重要なエンジニアリングおよび品質管理ワークフローに向けた信頼性の高い規格準拠の検査を実現します。
※CMMセットに含まれます。
Revo Design
Revo Design※で、3DスキャンデータのCAD変換をシンプルに。
メッシュ編集・フリーフォームモデリング・パラメトリックモデリング・スキャンtoCADワークフローなど強力なツールを搭載し、
リバースエンジニアリング・製品開発・インダストリアルデザインに最適です。
※Revo Designは別売りです。
活用シーン
自動車向けアプリケーション
マーカー不要で、車両全体から細部のコンポーネントまで迅速にスキャン。修理・復元・プロトタイピング・品質管理など、幅広い用途に対応します。
品質管理
迅速に生成した3Dモデルを活用し、寸法検査による製品品質の確保とQCプロセスの効率化を実現します。
アート・クリエイション
金属・石膏・陶器・木製彫刻の細かな表面ディテールとテクスチャをマーカー不要で精細にスキャン。デジタルアート・アーティファクト復元・VRコンテンツ制作に最適です。
ラピッドプロトタイピング
Trackit SRは、高精度な3Dスキャンにより迅速なプロトタイピングと設計検証を強力にサポート。複雑な形状もすばやく捉え、製品開発の加速と市場投入期間の短縮に貢献します。
航空宇宙
Trackit SRのオプティカルトラッキングシステムで航空機を効率的に評価・修理。部品の摩耗・疲労の評価や交換部品の製作に向けて、対象パーツを迅速にスキャンします。
Trackit SR vs. Trackit
Trackit SR
Trackit
ワイヤレス
取り回し重視
屋外スキャン
広範囲スキャン
Title
光源
17本ブルーパラレルレーザーライン /
30本ブルークロスレーザーライン /
1本ブルーシングルレーザーライン
30本ブルークロスレーザーライン /
１本ブルーシングルレーザーライン
Title
体積精度
（追跡システム）
0.025 mm + 0.04 mm × L (m)
0.02 mm + 0.04 mm × L (m)
Title
最大スキャン速度
2,000,000 Point/s
1,500,000 Point/s
Title
動作距離
（トラッカー）
800 mm - 2500 mm
1500 mm - 4000 mm
Title
トラッキングボリューム
3 m³
11 m³
Title
重量
スキャナー：1.0 kg
トラッカー：1.5 kg
スキャナー：1.2 kg
トラッカー：2 kg
Title
Wi-Fi 6
✓
/
Title
屋外スキャン
100,000 Lux
/
-
製品仕様
-
付属品
-
保証
製品名
Trackit SR （Revopoint 光学トラッキング式 3Dスキャナー）
Title
スキャナー
Title
シングルフレーム正確度①
0.02 mm
Title
受入検査
VDI/VDE 2634 第3部 および ISO 10360-13 に準拠
Title
点間距離
0.05 mm
Title
スキャン速度（最大）
2,000,000 Point/s
Title
光源②
17本ブルーパラレルレーザーライン
30本ブルークロスレーザーライン
ブルーシングルレーザーライン
Title
作業距離
17本ブルーパラレルレーザーライン：250 - 500 mm
30本ブルークロスレーザーライン：200 - 400 mm
ブルーシングルレーザーライン：200 - 400 mm
Title
シングルスキャン範囲(最小距離)
123 × 130 mm （距離200 mm）
Title
シングルスキャン範囲(最大距離)
330 × 325 mm （距離500 mm）
Title
重量
1.0 kg
Title
寸法（L × W × H）
250 × 250 × 177 mm
Title
動作温度範囲③
0 ℃ - 30 ℃
Title
出力フォーマット
PLY、OBJ、STL、ASC、3MF、GLTF、FBX
Title
材質
フレーム：カーボンファイバー
ハウジング：ポリカーボネート

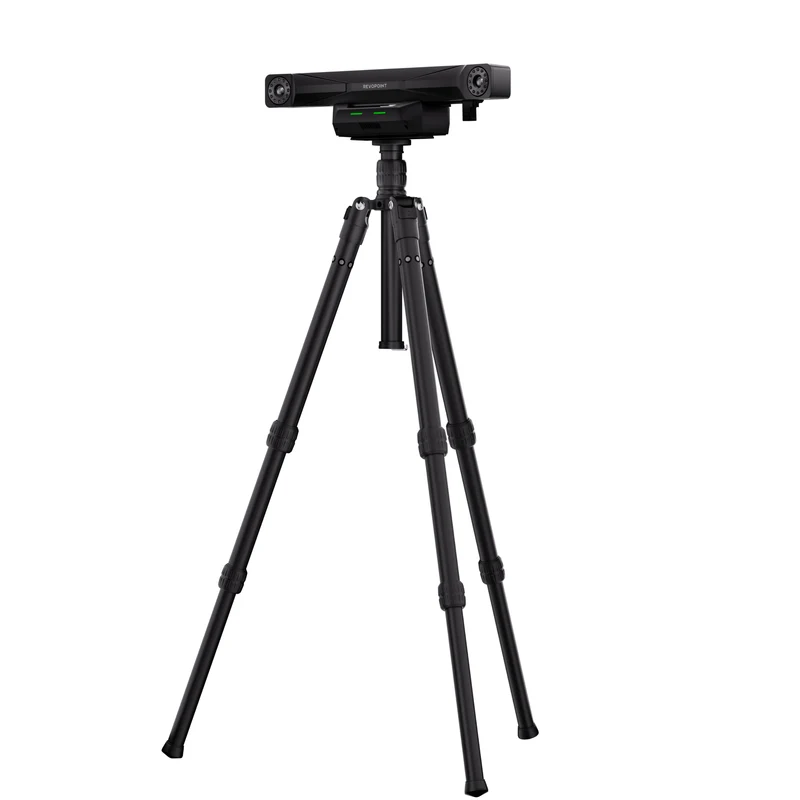

トラッカー
Title
対応サイズ範囲
0.01 - 4 m
Title
体積精度（追跡システム）
0.025 mm + 0.04 mm × L (m)
Title
動作距離
800 mm - 2500 mm
Title
最小トラッキング範囲
587 × 569 mm（距離 800 mm）
Title
最大トラッキング範囲
2075 × 1778 mm（距離 2500 mm）
Title
トラッキングボリューム
3 m³
Title
Wi-Fi
6
Title
重量
1.5 kg
Title
寸法（L × W × H）
441 × 111 × 103 mm
Title
トラッキングバンド
NIR
Title
キャリブレーション
手動キャリブレーション
Title
対応アクセサリー
キャリブレーションボード、キャリブレーションポール、アンカーブロック、バッテリーグリップ
Title
注意事項：
① 精度はコントロールされた実験室環境で取得されたものです。実際の結果は使用環境により異なる場合があります。
② クラス2レーザー安全に関する注意事項：
1) 本製品はクラス2レーザープロジェクターを使用しています。近距離で直接見ないでください。詳細はクラス2レーザー規格文書をご参照ください。
2) 網膜損傷を防ぐため、望遠鏡やカメラレンズなど、レーザーを拡大できる光学機器を通してレーザービームを直視しないでください。
3) レーザーの反射を防ぐため、鏡やガラスなどの反射面をレーザービームの経路に置かないようにしてください。
③ 精度を確保するため、環境温度20℃〜25℃（68℉〜77℉）の範囲内での使用を推奨します。
④ 本製品には点滅するライトが含まれており、光過敏性てんかんをお持ちの方には適さない場合があります。

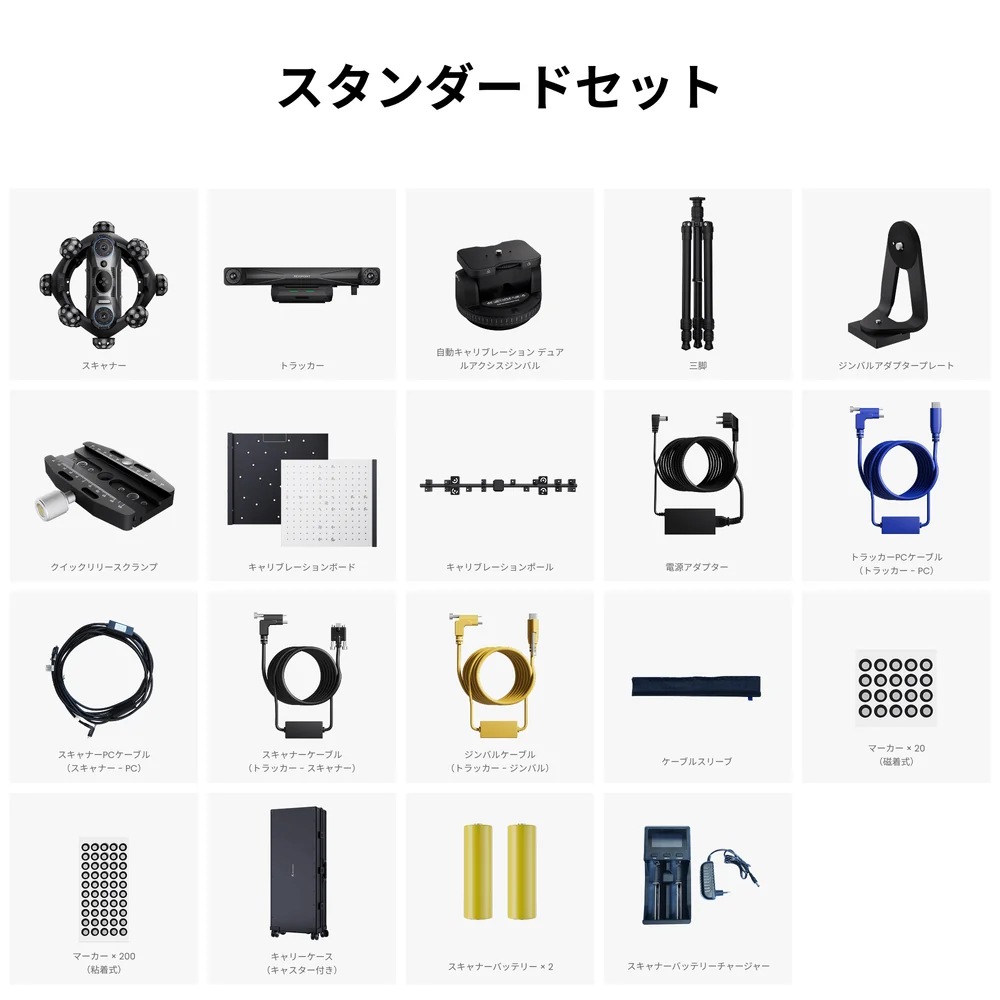

〈スタンダードセット〉
・スキャナー本体
・トラッカー
・自動キャリブレーション デュアルアクシスジンバル
・三脚
・ジンバルアダプタープレート
・クイックリリースクランプ
・キャリブレーションボード
・キャリブレーションボール
・電源アダプタ
・トラッカー - PC接続ケーブル
・スキャナー - PC接続ケーブル
・スキャナー・トラッカー接続ケーブル
・トラッカー・ジンバル接続ケーブル
・ケーブルスリーブ
・マーカー（磁石式）× 20
・マーカー（粘着式）× 200
・キャリーケース（キャスター付き）
・スキャナーバッテリー × 20
・スキャナーバッテリーチャージャー

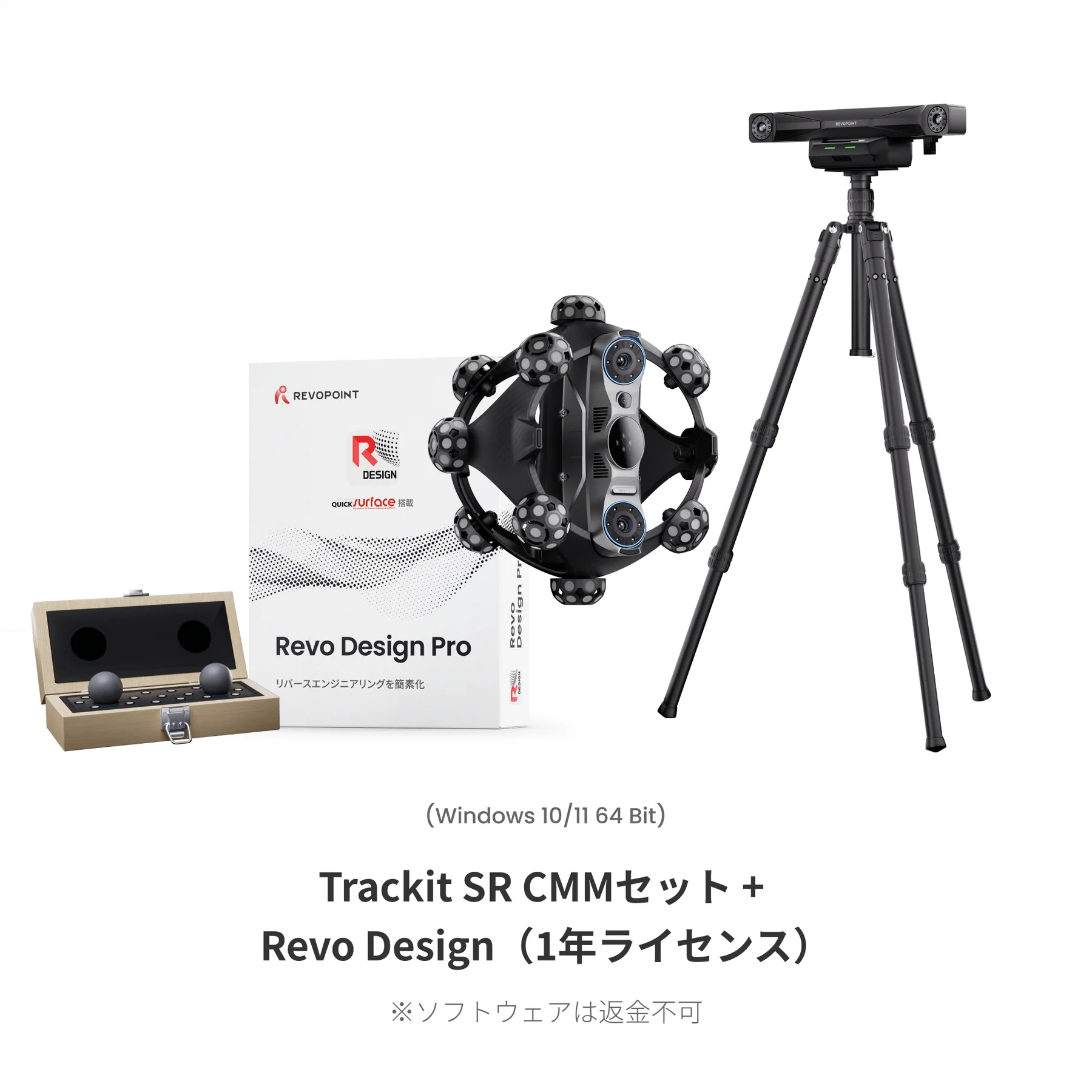

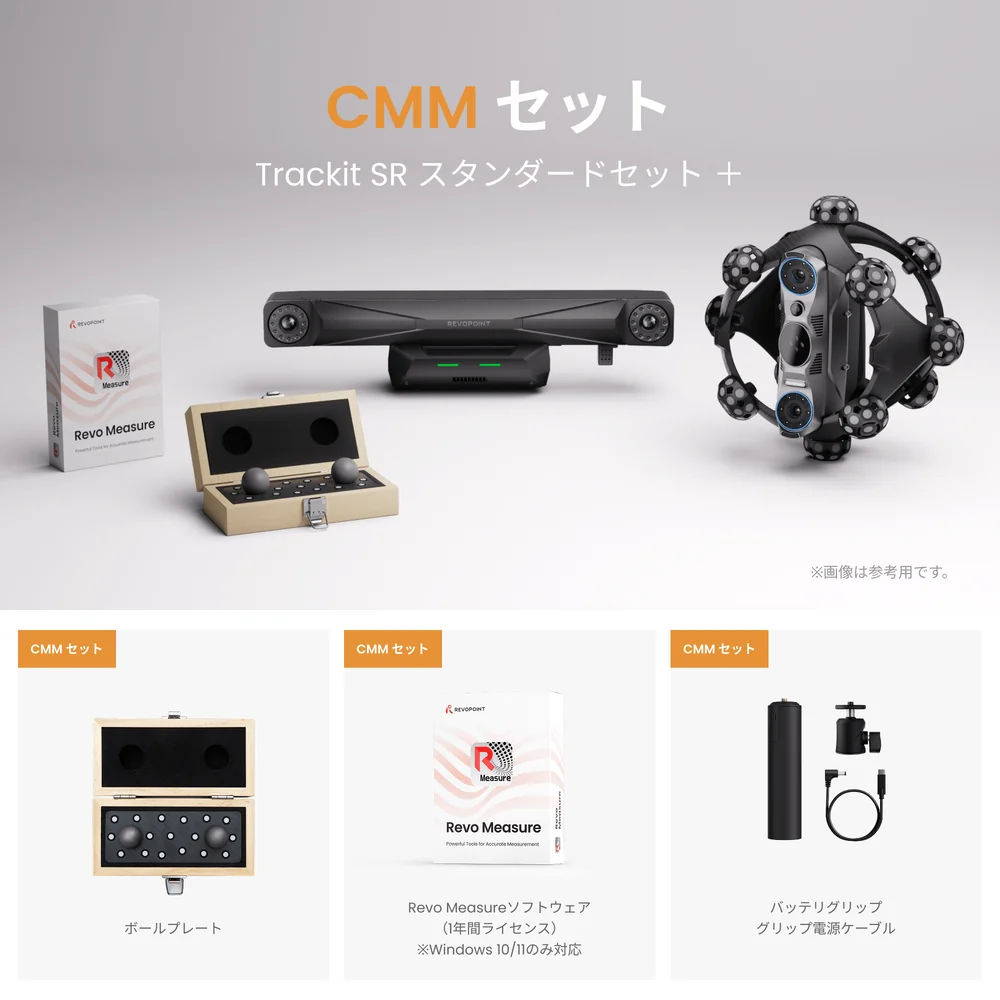

〈CMMセット〉
・ボールプレート
・Revo Measure（1年間ライセンス） ※Windows 10/11でのみ使用可能
・バッテリーグリップ、グリップ電源ケーブル
3Dスキャナー本体：ご購入日より2年間
メンテナンスパーツ類：ご購入日より14日間
※製品によって保証期間は異なります。
※保証期間はご購入日が基準となります。
※保証は当社よりご購入されたお客様に限ります。
※製品状態・使用方法等、マニュアルや各種ご案内に従った発生した不具合が対象になります。
※修理・交換対応後も、ご購入日からの保証期間は引き継ぎます。
ご不明な点は「お問い合わせ」よりご連絡ください。
