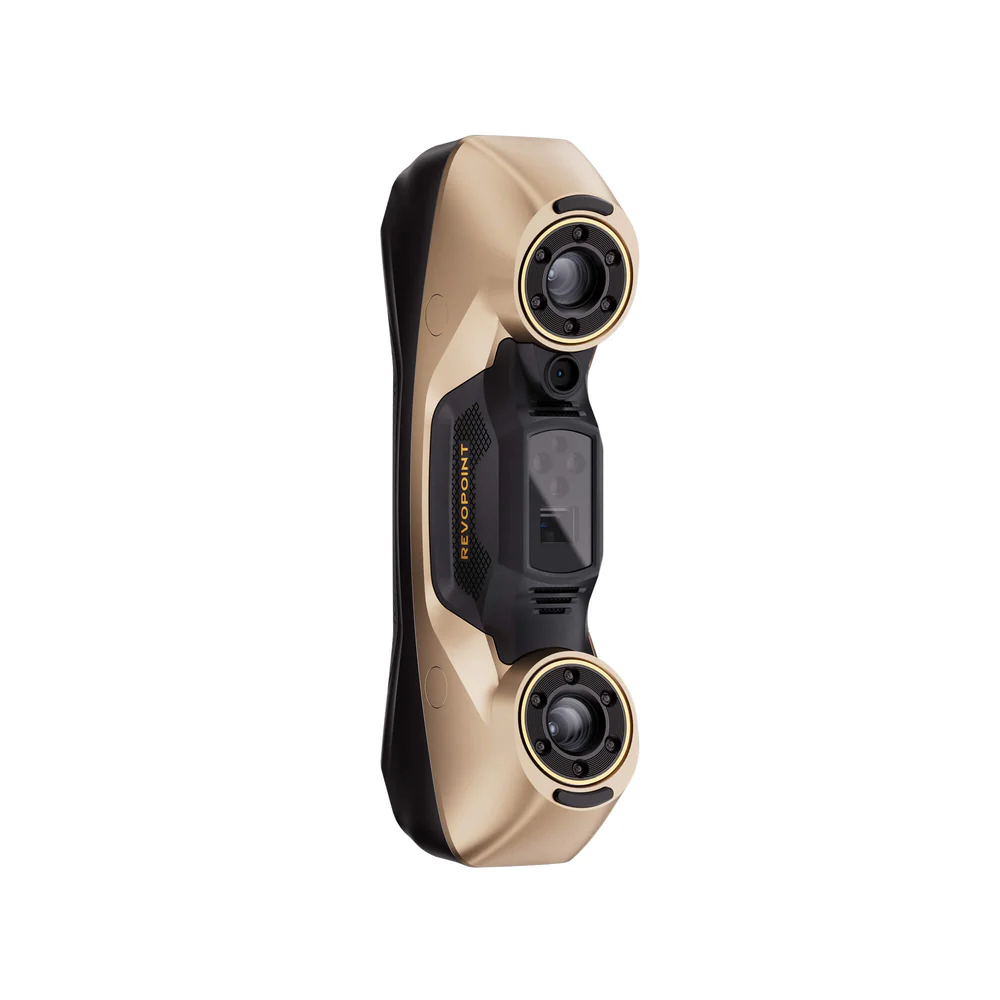

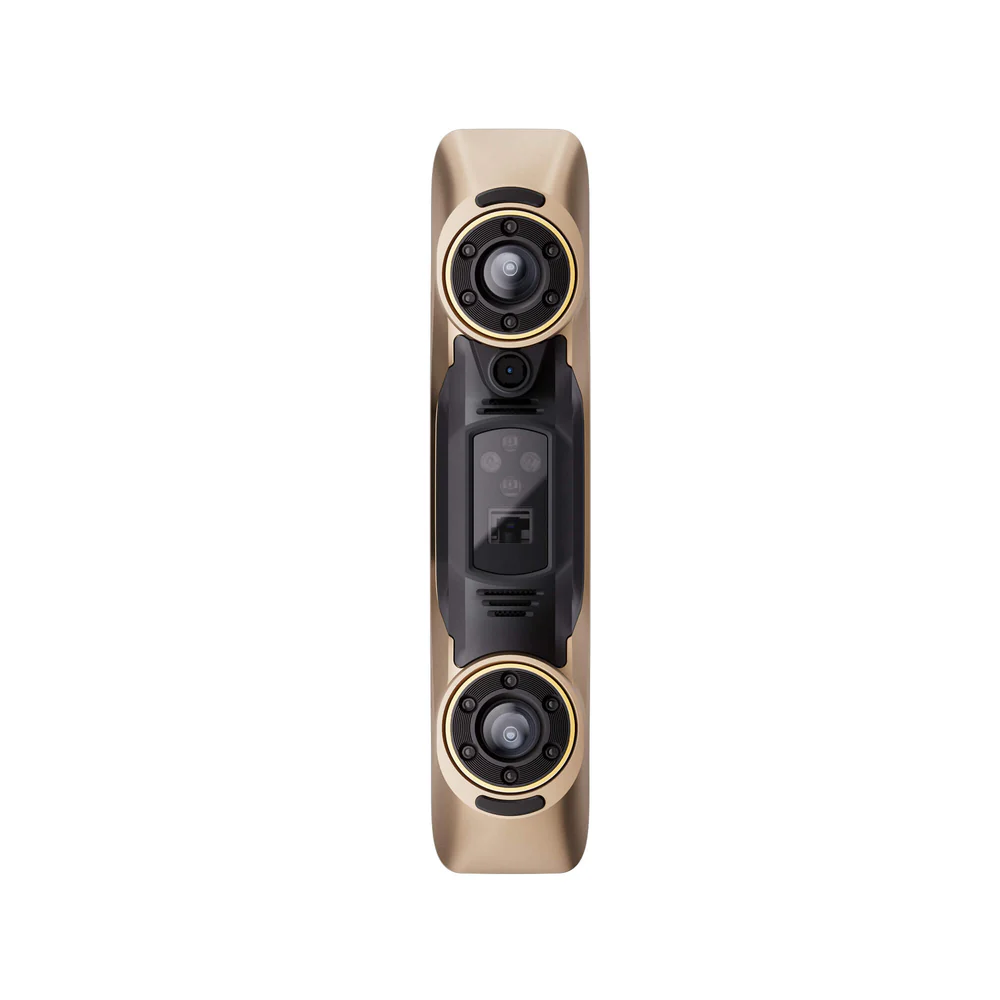

MetroY Ultra 3Dスキャナー
計測を極めるエンジニアリングスキャナー
ブルーライト
5スキャンモード
高速スキャン：34本クロスレーザー
高精細モード：15本平行レーザー
深穴・溝スキャン：シングルレーザー
全域構造化光
自動ターンテーブルモード

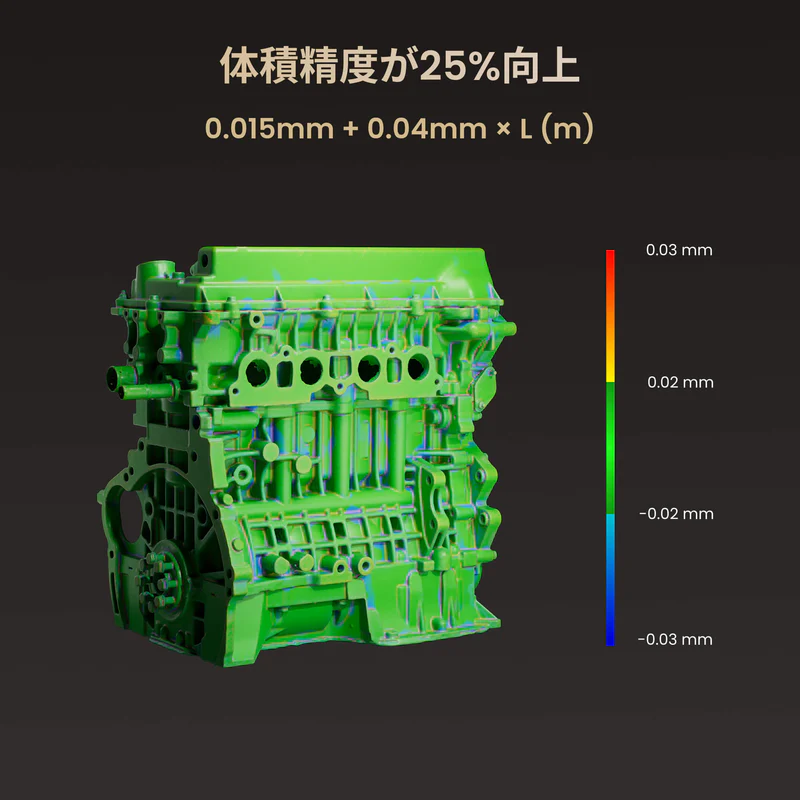

体積精度
0.015 + 0.04 mm × L（m）
現場で、即座に、高精度を検証
体積精度を実証する、一連のスキャン・計測・解析フロー
最大3,000,000点/秒
高速スキャン
小〜中型対象物
スキャン範囲
ワイヤレススキャン＆リアルタイムミラーリング
ケーブルから解放される操作感
最大90fps
スキャン速度を50％向上
スプレー不要
黒色や光沢のある表面にも対応
忠実な色再現、ありのままを3Dに
鮮明な3Dモデルを作成
屋外レーザースキャン
最大100,000Lux
高精度3D計測・検査（認証済み）
Revo Measure ソフトウェア

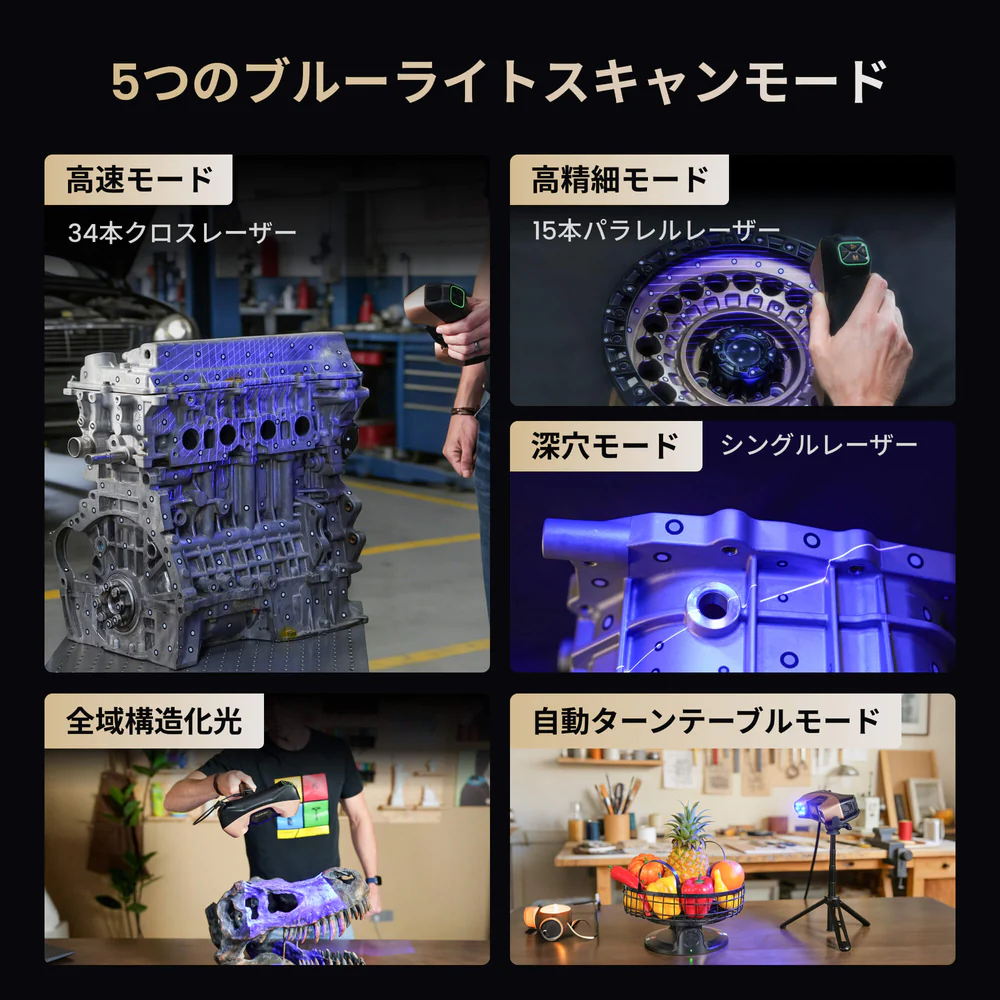

5つのモードが、あらゆる対象物を攻略
複雑な形状も、スプレー不要。MetroY Ultraの5つのブルーライトモードは、手間をかけることなく確かなデータを提供します。

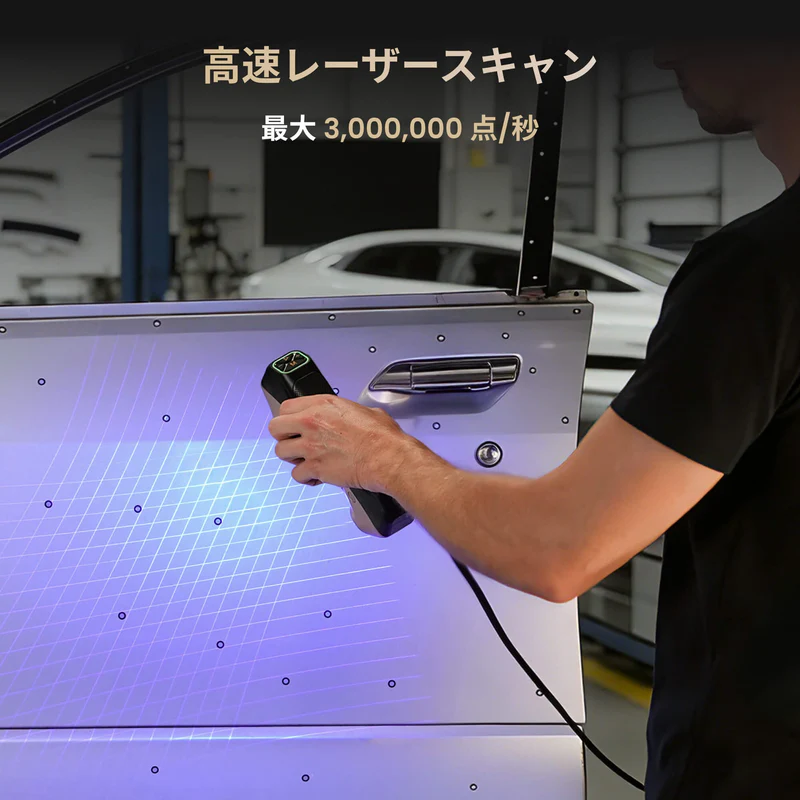

100%高速化｜34本クロスレーザー
光沢・黒色表面も精緻にキャプチャ。
精度はそのままに、最大300万点/秒の高速スキャンで検査サイクルをスピードアップ。
細密な描写｜15本パラレルレーザー
微細なエッジや複雑な表面形状を精密にスキャン。
3Dモデルの鮮明度と再現性を飛躍的に向上させます。
深孔攻略｜シングルレーザー
深い穴や溝、複雑なスリットも細部まで網羅。
アプローチが困難な箇所でも、データの取りこぼしなく精密に描き出します。
マーカーレス｜構造光
特徴豊かなワークなら、マーカー設置は不要。
最大700万点/秒の高速サンプリングで、複雑な形状もスピーディーかつ正確にデータ化します。
高い再現性｜自動ターンテーブル
1クリックで、極めて精密なモデルを自動作成。
MetroY Ultraと2軸ターンテーブルの連携により、誰が操作しても常に一貫した計測結果を提供します。
※構造光モード（自動ターンテーブル使用時を含む）では、光沢面や黒色表面の計測にスキャンスプレーが必要な場合があります。
エンジニアが信頼する圧倒的な精度
複雑な幾何形状も細部まで精密にキャプチャ。
寸法計測や品質検証、製造現場での意思決定に直結する、信頼性の高い3Dモデルを提供します。

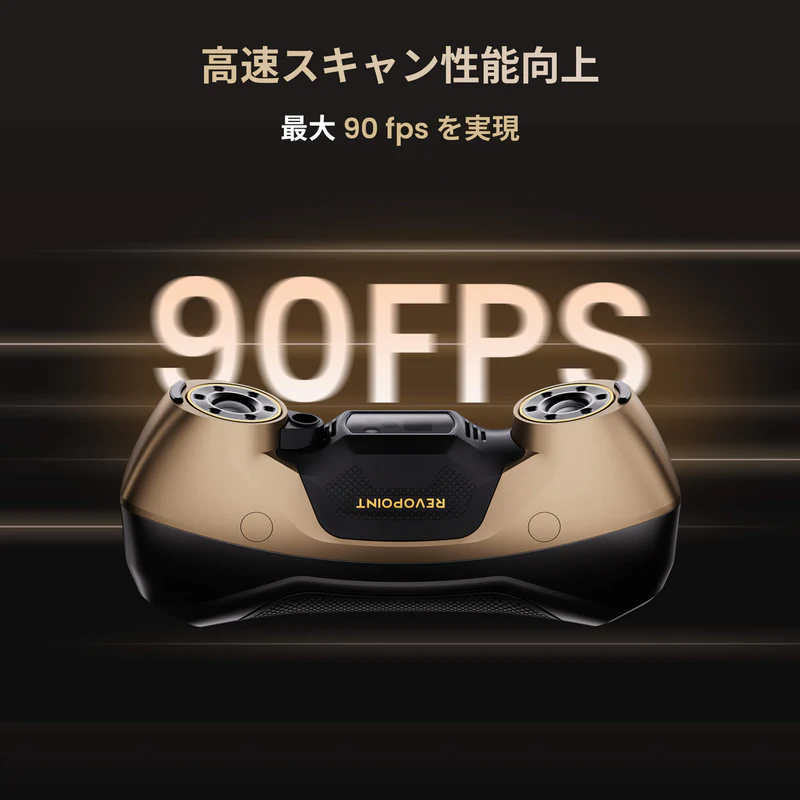

スキャン速度 50%向上 最大 90fps
数値で証明する信頼の精度

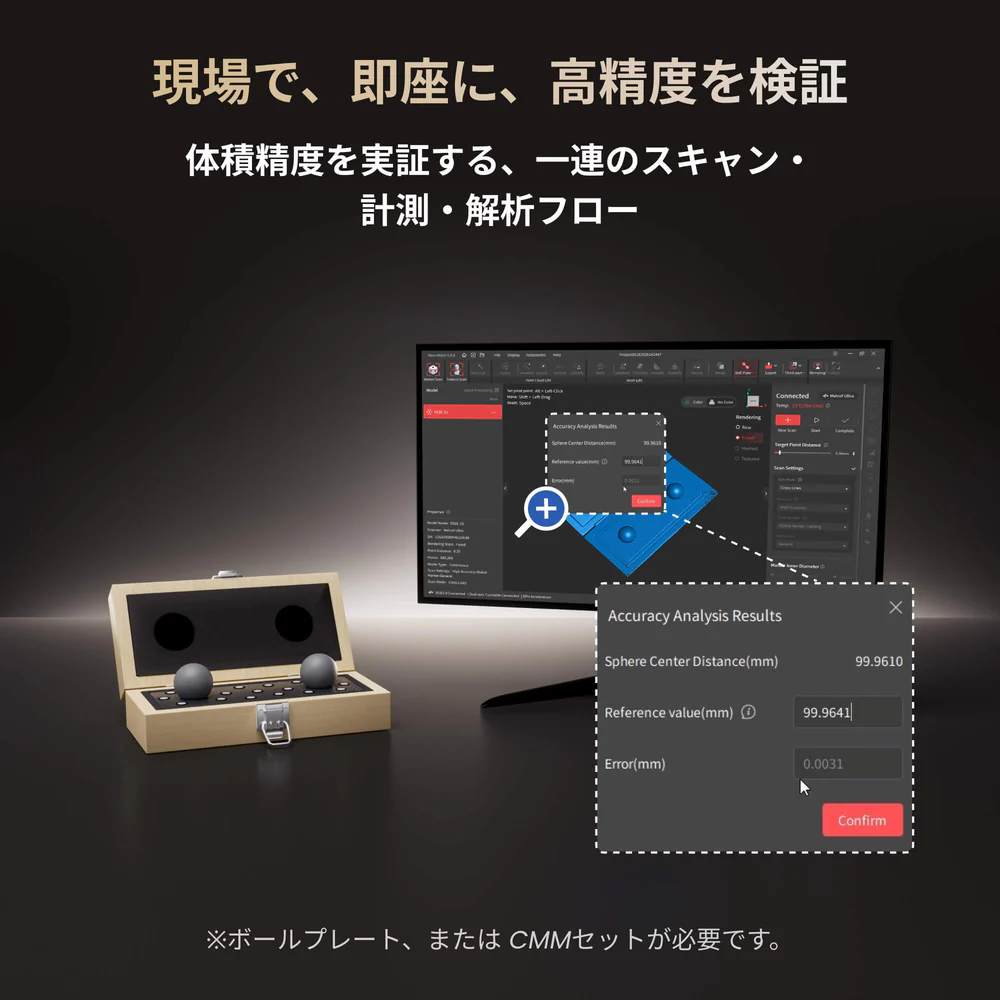

認証済みボールプレートによる精度検証
現場で、即座に、高精度
を検証（CMMセット）
CMM認証済みのカーボンファイバー製ボールプレートを使用し、プロ仕様の信頼できるスキャン精度を実現。
スキャン後、Revo Metro がボールプレート固有の計測ファイルと照合し、空間偏差を算出。MetroY Ultra のパフォーマンスをその場でリアルタイムに確認・検証できます。
※CMMセットに付属、または単品での購入も可能です。

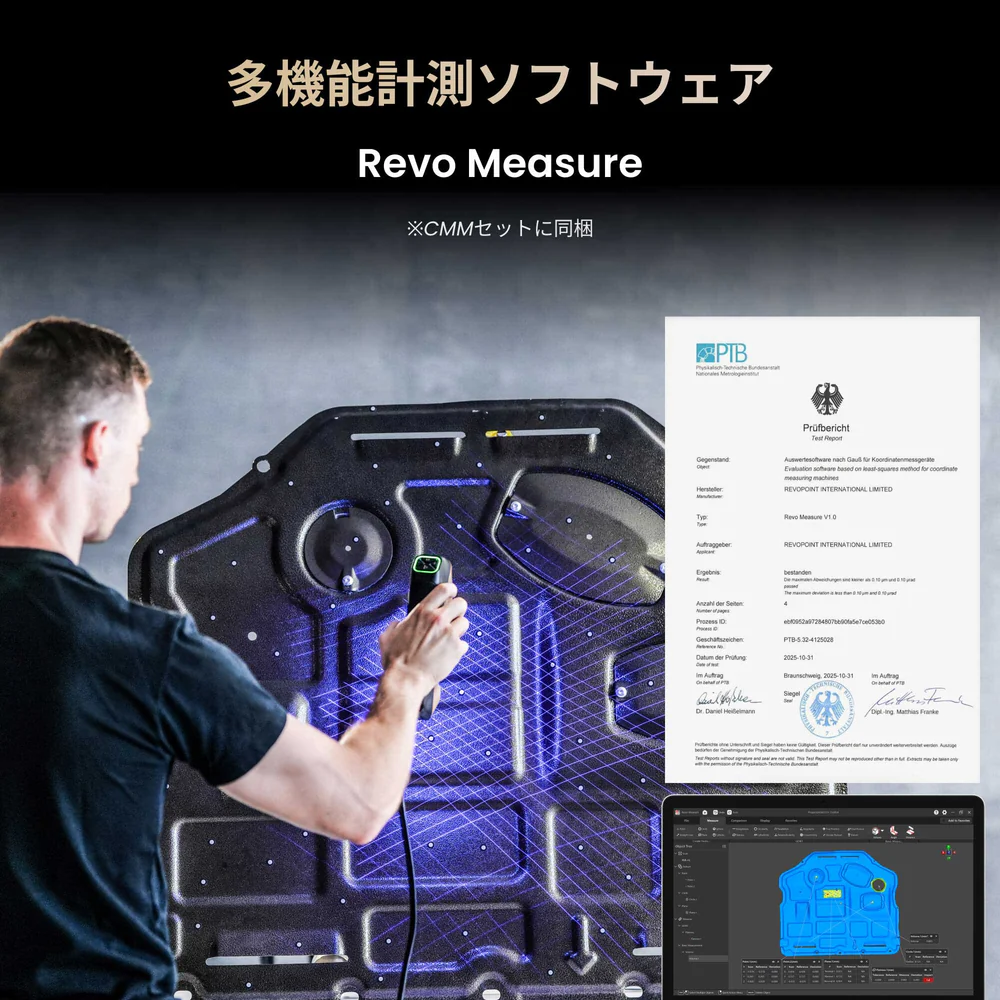

精密な3D計測・検査
（CMMセット）
3Dスキャンデータを正確かつ検証可能な計測値へと変換し、すべての部品が設計仕様を満たしているかを確実に判定。
PTB（ドイツ連邦物理技術研究所）認証の計測アルゴリズムを搭載した「Revo Measure」※ が、高度なエンジニアリングや品質管理業務に不可欠な、規格準拠の信頼性の高い検査を実現します。
※ Windows 10/11 のみ対応。

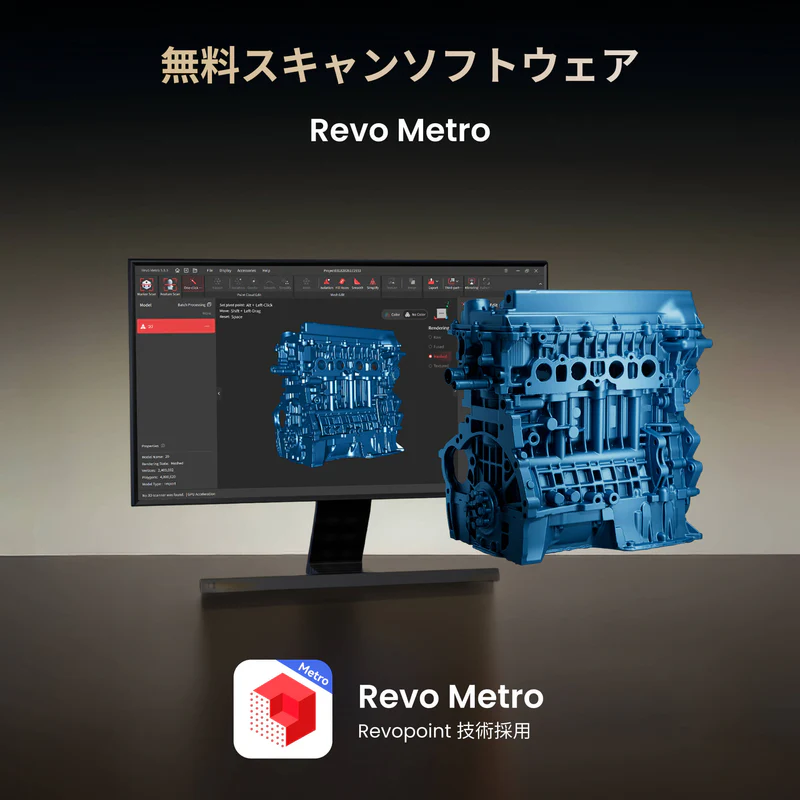

Revo Metro - 高機能3Dスキャンソフト（無料）
MetroY Ultra専用のパワフルな無料ソフト「Revo Metro」なら、わずか4つのステップで3Dモデルの作成からエクスポートまでを直感的に完結できます。
対応OS： Windows、macOS
出力フォーマット： PLY・OBJ・STL・ASC・3MF・GLTF・FBX
STEP1 スキャン
細かなスキャン設定により、計測プロセスのあらゆる側面をコントロール。最適なポイントクラウドのキャプチャを可能にします。また、ポイントクラウドのリアルタイム監視機能により、十分なデータが取得できているかをその場で確認できるため、完璧なスキャン結果を確実に得られます。
STEP2 処理
取得したポイントクラウドを、ワンクリック編集で自動処理。さらに、フュージョン（融合）やメッシングツールを使用して、詳細な微調整を行うことも可能です。
STEP3 編集
多機能な選択・クリーンアップツールセットにより、不要なデータの削除、穴埋め、スムージング、モデルの簡略化などをスピーディーに実行できます。
STEP4 エクスポート
品質管理、CAD、3Dスライサー、モデリング用の主要ソフトと互換性のある形式で出力可能。ワークフローへのシームレスな統合を実現します。
MetroY Ultra 3Dスキャナー
計測を極めるエンジニアリングスキャナー
ブルーライト
5スキャンモード
高速スキャン：34本クロスレーザー
高精細モード：15本平行レーザー
深穴・溝スキャン：シングルレーザー
全域構造化光
自動ターンテーブルモード
体積精度
0.015 + 0.04 mm × L（m）
現場で、即座に、高精度を検証
体積精度を実証する、一連のスキャン・計測・解析フロー
最大3,000,000点/秒
高速スキャン
小〜中型対象物
スキャン範囲
ワイヤレススキャン＆リアルタイムミラーリング
ケーブルから解放される操作感
最大90fps
スキャン速度を50％向上
スプレー不要
黒色や光沢のある表面にも対応
忠実な色再現、ありのままを3Dに
鮮明な3Dモデルを作成
屋外レーザースキャン
最大100,000Lux
高精度3D計測・検査（認証済み）
Revo Measure ソフトウェア
5つのモードが、あらゆる対象物を攻略
複雑な形状も、スプレー不要。MetroY Ultraの5つのブルーライトモードは、手間をかけることなく確かなデータを提供します。
100％高速化｜34本クロスレーザー
光沢面・黒色表面も高精細にキャプチャ。
精度を維持したまま、最大300万点/秒の高速スキャンで検査サイクルを高速化。
細密な描写｜15本パラレルレーザー
微細なエッジや複雑な表面形状を精密にスキャン。
3Dモデルの鮮明度と再現性を飛躍的に向上させます。
深孔攻略｜シングルレーザー
深い穴や溝、複雑なスリットも細部まで網羅。
アプローチが困難な箇所でも、データの取りこぼしなく精密に描き出します。
マーカーレス｜構造光
特徴豊かなワークなら、マーカー設置は不要。
最大700万点/秒の高速サンプリングで、複雑な形状もスピーディーかつ正確にデータ化します。
高い再現性｜自動ターンテーブル
1クリックで、極めて精密なモデルを自動作成。
MetroY Ultraと2軸ターンテーブルの連携により、誰が操作しても常に一貫した計測結果を提供します。
※構造光モード（自動ターンテーブル使用時を含む）では、光沢面や黒色表面の計測にスキャンスプレーが必要な場合があります。
エンジニアが信頼する圧倒的精度
複雑な幾何形状も細部まで精密にキャプチャ。寸法計測や品質検証、製造現場での意思決定に直結する、信頼性の高い3Dモデルを提供します。
スキャン速度 50%向上
最大 90fps
数値で証明する信頼の精度
認証済みボールプレートによる精度検証
現場で、即座に、高精度
を検証（CMMセット）
CMM認証済みのカーボンファイバー製ボールプレートを使用し、プロ仕様の信頼できるスキャン精度を実現。
スキャン後、Revo Metro がボールプレート固有の計測ファイルと照合し、空間偏差を算出。MetroY Ultra のパフォーマンスをその場でリアルタイムに確認・検証できます。
※CMMセットに付属、または単品での購入も可能です。
精密な3D計測・検査
（CMMセット）
3Dスキャンデータを正確かつ検証可能な計測値へと変換し、すべての部品が設計仕様を満たしているかを確実に判定。
PTB（ドイツ連邦物理技術研究所）認証の計測アルゴリズムを搭載した「Revo Measure」※ が、高度なエンジニアリングや品質管理業務に不可欠な、規格準拠の信頼性の高い検査を実現します。
※ Windows 10/11 のみ対応。
Revo Metro - 高機能3Dスキャンソフト（無料）
MetroY Ultra専用のパワフルな無料ソフト「Revo Metro」なら、わずか4つのステップで3Dモデルの作成からエクスポートまでを直感的に完結できます。
対応OS： Windows、macOS
出力フォーマット： PLY・OBJ・STL・ASC・3MF・GLTF・FBX
STEP1 スキャン
細かなスキャン設定により、計測プロセスのあらゆる側面をコントロール。最適なポイントクラウドのキャプチャを可能にします。また、ポイントクラウドのリアルタイム監視機能により、十分なデータが取得できているかをその場で確認できるため、完璧なスキャン結果を確実に得られます。
STEP2 処理
取得したポイントクラウドを、ワンクリック編集で自動処理。さらに、フュージョン（融合）やメッシングツールを使用して、詳細な微調整を行うことも可能です。
STEP3 編集
多機能な選択・クリーンアップツールセットにより、不要なデータの削除、穴埋め、スムージング、モデルの簡略化などをスピーディーに実行できます。
STEP4 エクスポート
品質管理、CAD、3Dスライサー、モデリング用の主要ソフトと互換性のある形式で出力可能。ワークフローへのシームレスな統合を実現します。

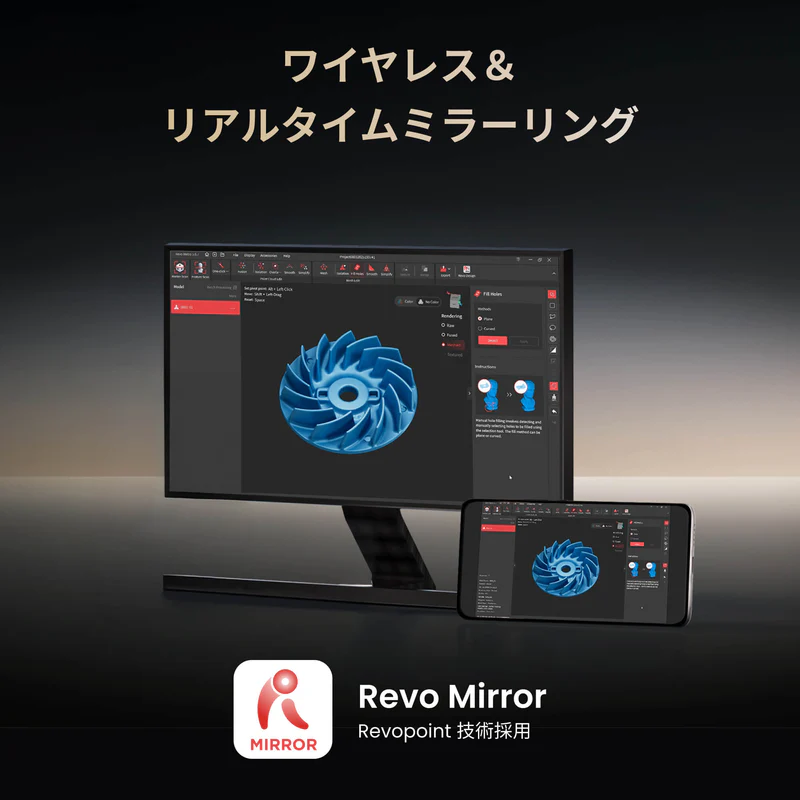

ケーブルからの解放
ワイヤレススキャン
Wi-Fi 6を介したリアルタイムのストリーミングにより、MetroY Ultraは場所の制約を受けない自由な操作を実現します。PCの処理能力を活用しながら、デバイスやモニター上の「Revo Mirror*」にライブフィードを表示。スキャン中、死角やデータの欠損を即座に特定できるため、手戻りのない確実な計測が可能です。
※対応OS： Windows、macOS、iOS、Android

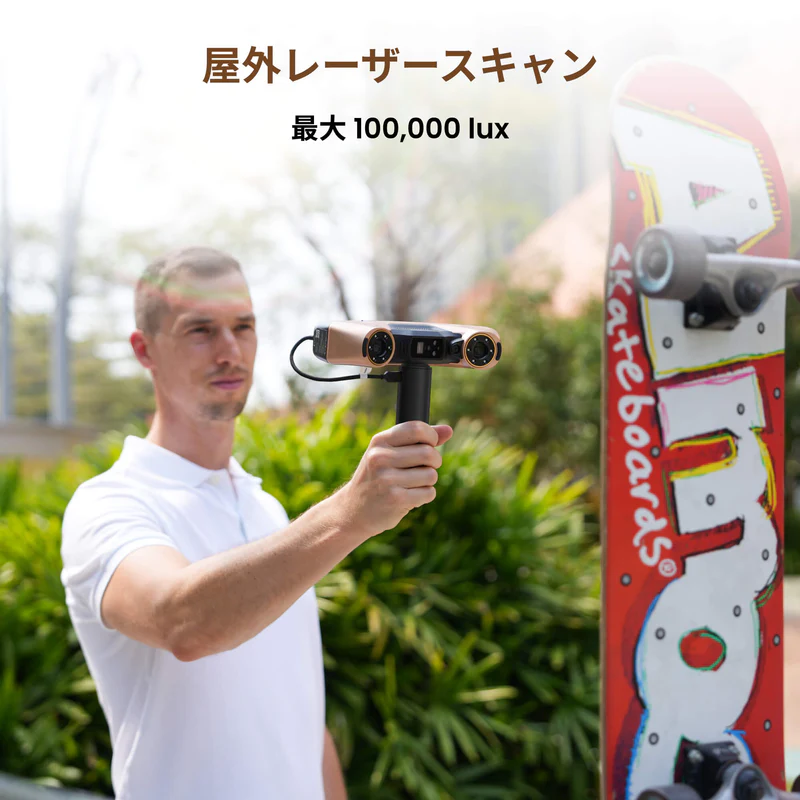

屋外でのレーザースキャンに対応
MetroY Ultraに搭載された強力なレーザースキャンモードは、最大100,000ルクスの過酷な直射日光下でも安定したパフォーマンスを発揮します。

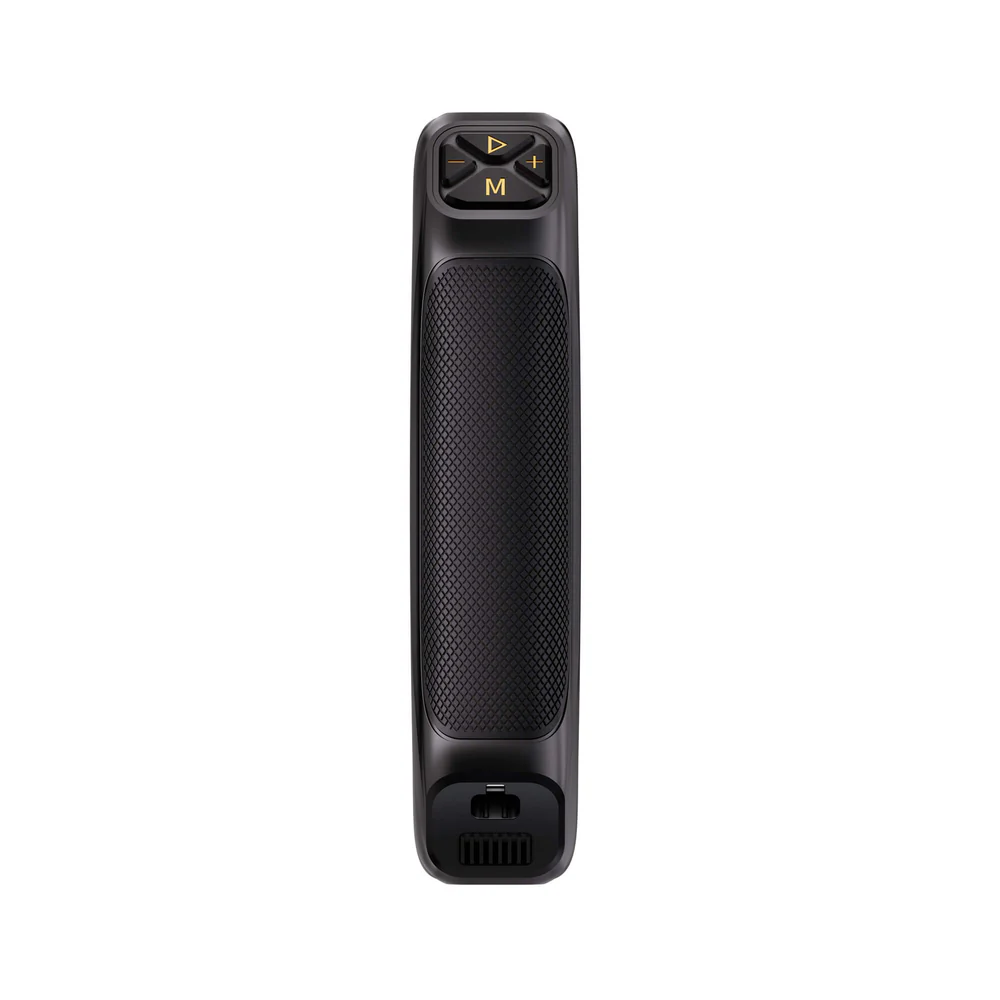

また、付属のバッテリーグリップを使用することで、電源のない環境でも最大2.5時間の連続スキャンが可能です。
忠実な色再現、ありのままを3Dに
MetroY UltraのHD RGBカメラが、表面の微細なテクスチャを忠実に記録。実物に近いリアルな3Dモデルは「Revo Measure」での精密な解析を可能にし、視認性に優れたプロ仕様のレポート作成をサポートします。
高精度校正システム
製品に付属するフォトリソグラフィ技術を用いた高精度なキャリブレーションボードにより、MetroY Ultraの正確性と信頼性を長期にわたって維持します。
Revo Design - スキャンからCADへ、プロセスを効率化
3DスキャンデータからCADへの変換を、Revo Designがシンプルに。パワフルなメッシュ編集、フリーフォームモデリング、パラメトリックモデリング、そしてスキャンからCADへのワークフローに特化したツールセットを搭載。リバースエンジニアリング、製品開発、工業デザインの現場に最適なソリューションを提供します。
ケーブルレスで快適な操作性
ワイヤレススキャン
Wi-Fi 6を介したリアルタイムのストリーミングにより、MetroY Ultraは場所の制約を受けない自由な操作を実現します。PCの処理能力を活用しながら、デバイスやモニター上の「Revo Mirror*」にライブフィードを表示。スキャン中、死角やデータの欠損を即座に特定できるため、手戻りのない確実な計測が可能です。
※対応OS： Windows、macOS、iOS、Android
屋外でのレーザースキャンに対応
MetroY Ultraに搭載された強力なレーザースキャンモードは、最大100,000ルクスの過酷な直射日光下でも安定したパフォーマンスを発揮します。
また、付属のバッテリーグリップを使用することで、電源のない環境でも最大2.5時間の連続スキャンが可能です。
忠実な色再現、ありのままを3Dに
MetroY UltraのHD RGBカメラが、表面の微細なテクスチャを忠実に記録。実物に近いリアルな3Dモデルは「Revo Measure」での精密な解析を可能にし、視認性に優れたプロ仕様のレポート作成をサポートします。
高精度校正システム
製品に付属するフォトリソグラフィ技術を用いた高精度なキャリブレーションボードにより、MetroY Ultraの正確性と信頼性を長期にわたって維持します。
Revo Design - スキャンからCADへ、プロセスを効率化
3DスキャンデータからCADへの変換を、Revo Designがシンプルに。パワフルなメッシュ編集、フリーフォームモデリング、パラメトリックモデリング、そしてスキャンからCADへのワークフローに特化したツールセットを搭載。リバースエンジニアリング、製品開発、工業デザインの現場に最適なソリューションを提供します。
-
製品仕様
-
付属品
-
保証
製品名
MetroY Ultra
Title
スキャン方式
手持ち＆据え置き
Title
テクノロジー
マルチラインブルーレーザー&フルフィールド構造化光スキャン
Title
対象物サイズ
小型・中型
Title
シングルフレーム精度（最大）
0.01 mm
Title
シングルフレーム正確度（最大）
0.015 mm
Title
体積精度
0.015 + 0.04 mm × L (m) ※L は測定物の長さ
Title
点間距離
0.05 mm
Title
動作距離
200 ~ 400 mm
Title
シングルスキャン範囲（最小距離）
152 × 138 mm at 200 mm
Title
シングルスキャン範囲（最大距離）
332 × 276 mm at 400 mm
Title
画角（H×V）
49 × 38
Title
最小スキャンサイズ
10 × 10 × 10 mm
Title
最大スキャンサイズ
2 × 2 × 2 m
Title
スキャンスピード（最大）
NVIDIA GPU: 90 fps
CPU: 60 fps
Title
点群データ取得率
マルチラインレーザースキャン： 3,000,000 点/秒
フルフィールド構造化光スキャン： 7,000,000 点/秒
Title
RGBカメラ解像度
200万画素
Title
カラースキャン
自動ターンテーブルモードのみ対応。レーザーラインマーカーモードのカラースキャンは近日対応予定です。
Title
トラッキング方法
特徴、マーカー、全域マーカー
Title
屋外スキャン
可
（マルチラインレーザーモードにより、最大100,000ルクスの高照度環境下でも安定したスキャンを実現します。）
Title
3D光源
34本ブルークロスレーザーライン
15本ブルーパラレルレーザーライン
1本ブルー深穴用シングルレーザーライン
62本ブルーフルフィールド構造光
Title
補助ライト
12個のブルーLED
Title
CPU
4コアARM、2.0 GHz
Title
チップ内蔵演算処理
深度演算
Title
ボタン
4
Title
最低PC要件
【macOS】
CPU：M2 Pro
RAM：16GB 以上
【Windows】
CPU： Intel Core i7 第13世代 または AMD Ryzen 7 5800 シリーズ
RAM： 32GB 以上
GPU： NVIDIA GeForce RTX 3060（VRAM 8GB 以上）
※注：
① CPUの構成が不明な場合は、コア数が 8以上、スレッド数が 16以上、ベースクロック周波数が 2.4GHz 以上であることをご確認ください。
② レーザーラインスキャンモード時のみ、処理の高速化のために専用グラフィックスカード（GPU）が必要です。なお、AMD および Mac 内蔵 GPU での高速化機能には現時点では対応しておりません。
Title
推奨PC要件
【macOS】
CPU： Apple M4 Pro 以降
RAM： 24GB 以上
【Windows】
CPU： Intel Core i9 第12世代 以降
RAM： 64GB 以上
GPU： NVIDIA GeForce RTX 4060（VRAM 8GB 以上）
Title
対応OS
Windows 10 / 11（64-bit）、macOS 11.0以上
Title
出力ファイル形式
PLY、OBJ、STL、ASC、3MF、GLTF、FBX
Title
3Dプリント用データ出力
✔
Title
Wi-Fi
6
Title
接続ポート
USB Type-C to Type-C
Title
出力電圧
DC 12V、3A
Title
本体重量
450 g
Title
本体寸法(L × W × H)
211 × 94 × 47 mm
Title
特殊オブジェクトのスキャン
透明な物体や鏡面（反射の強い表面）をスキャンする際は、3Dスキャニングスプレーを必ずご使用ください。
透明、黒色、鏡面、または反射率の高い表面をスキャンする場合は、3Dスキャニングスプレーの使用を推奨します。
Title
スキャナーの校正
あり
Title
バッテリー容量
5,500 mAh
( MetroY Ultraをバッテリーグリップで使用した場合、平均稼働時間は約2.5時間です。 )
Title
対応アクセサリー
マーカーブロックキット、モバイルキット（第4世代）、2軸タンテーブル、ボールプレート
Title
注記
1. 精度（Precision）とは、単一の角度で同一物体を繰り返し測定した際の、測定値同士のばらつきの小ささを指します。正確度（Accuracy）とは、単一の角度で測定した値が、真値（実際の値）にどれだけ近いかを指します。これらのデータは管理された実験室環境で取得されたものです。実際の結果は、操作環境によって異なる場合があります。
2. クラス 2M レーザー製品の安全に関する注意：
1）本製品は クラス 2M レーザープロジェクターを採用しています。至近距離での直視は避けてください。詳細については、クラス 2M レーザー標準規定書をご参照ください。
2）網膜への損傷を避けるため、望遠鏡やカメラレンズなどの光学機器を通してレーザー光を直視しないでください。
3）レーザーの反射による危険を防ぐため、鏡やガラスなどの反射性の高い物体をレーザー光線の経路上に設置することはおやめください。
3. 光過敏性発作に関する注意：
本製品には点滅する光があります。光過敏性発作のある方には不適切な場合がありますのでご注意ください。
4. 推奨動作環境（CPU）：
CPU の構成に不明な点がある場合は、コア数 ≥ 8、スレッド数 ≥ 16、ベースクロック周波数 ≥ 2.4GHz を満たすことをご確認ください。
Title

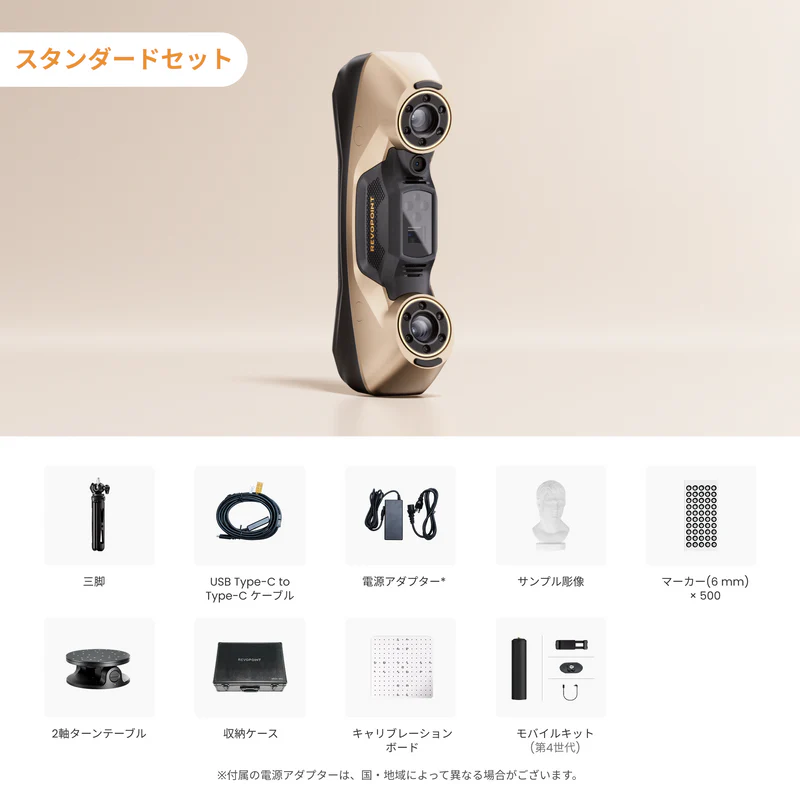

〈スタンダードセット〉
・スキャナー本体
・三脚
・USB Type-C to Type-C ケーブル
・電源アダプタ ※国・地域により仕様が異なる場合があります。
・サンプル彫像
・マーカー(6 mm) × 500
・2軸ターンテーブル
・収納ケース
・キャリブレーションボード
・モバイルキット (第4世代)

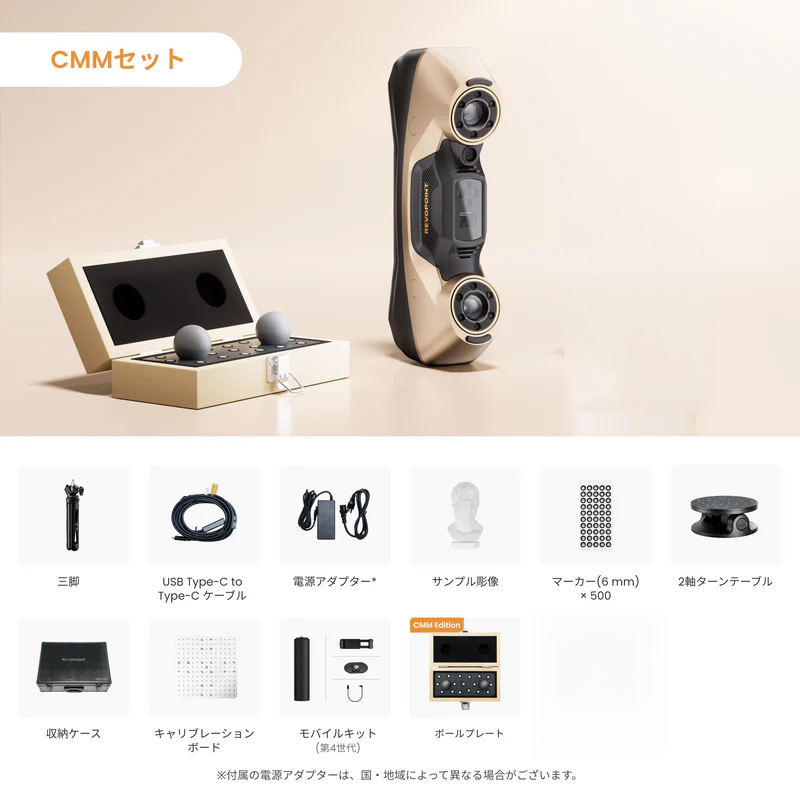

〈CMMセット〉
スタンダードセット＋
・ボールプレート
3Dスキャナー本体：ご購入日より2年間
メンテナンスパーツ類：ご購入日より14日間
※製品によって保証期間は異なります。
※保証期間はご購入日が基準となります。
※保証は当社よりご購入されたお客様に限ります。
※製品状態・使用方法等、マニュアルや各種ご案内に従った発生した不具合が対象になります。
※修理・交換対応後も、ご購入日からの保証期間は引き継ぎます。
ご不明な点は「お問い合わせ」よりご連絡ください。
