より遠くをトラッキング
エッジキャリブレーションアルゴリズムと安定したCFFIM構造により、NIMBLETRACK Gen2のトラッカーは最大4.2mのトラッキング距離を実現します。

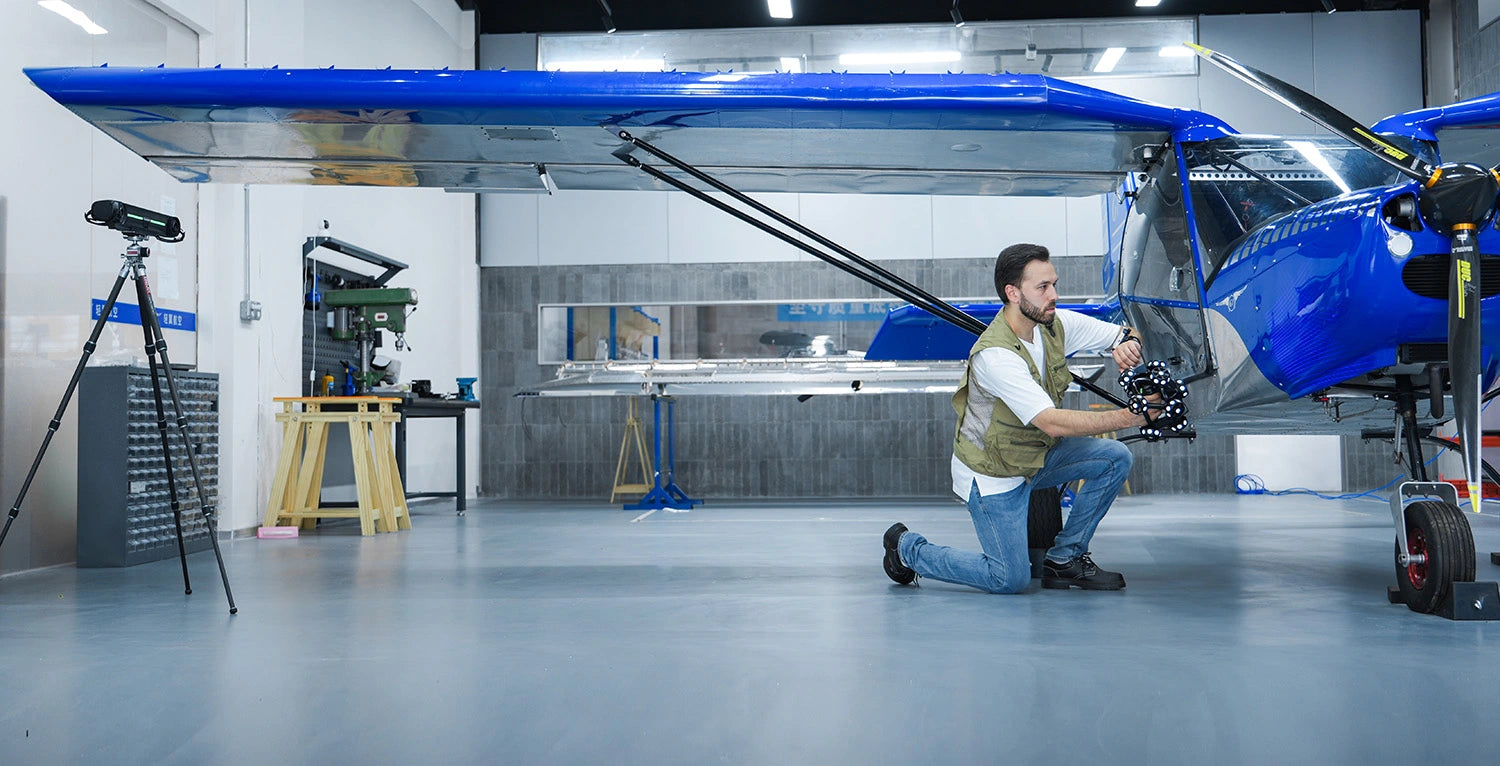

より大きな対象をスキャン
小型から中型の対象物に適しており、大型や超大型パーツも高精度で簡単にスキャンできます。
信頼できる高精度
計測グレードのハードウェアと自社開発のアルゴリズムにより、このモードでは最大0.025mmのシステム精度と0.059mmの体積精度を実現。マーカー不要で、小型から中型パーツの動的スキャンに最適です。

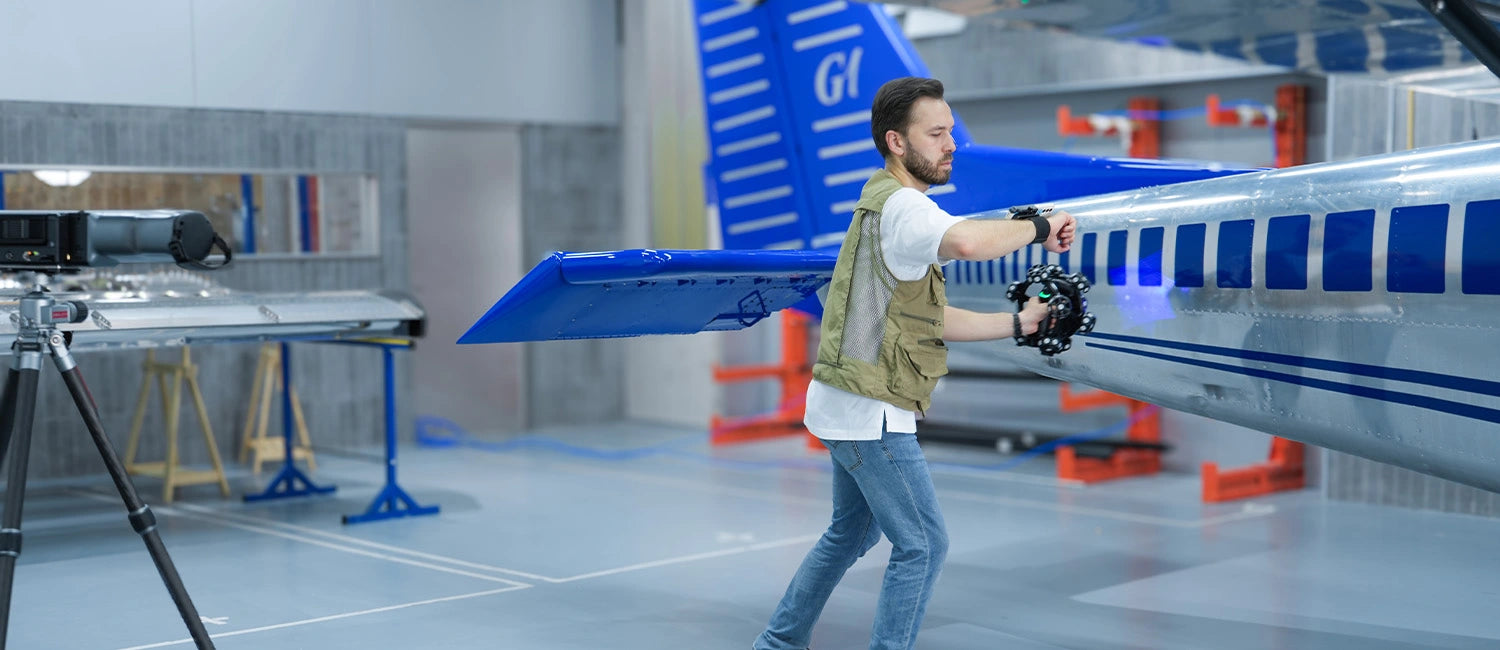

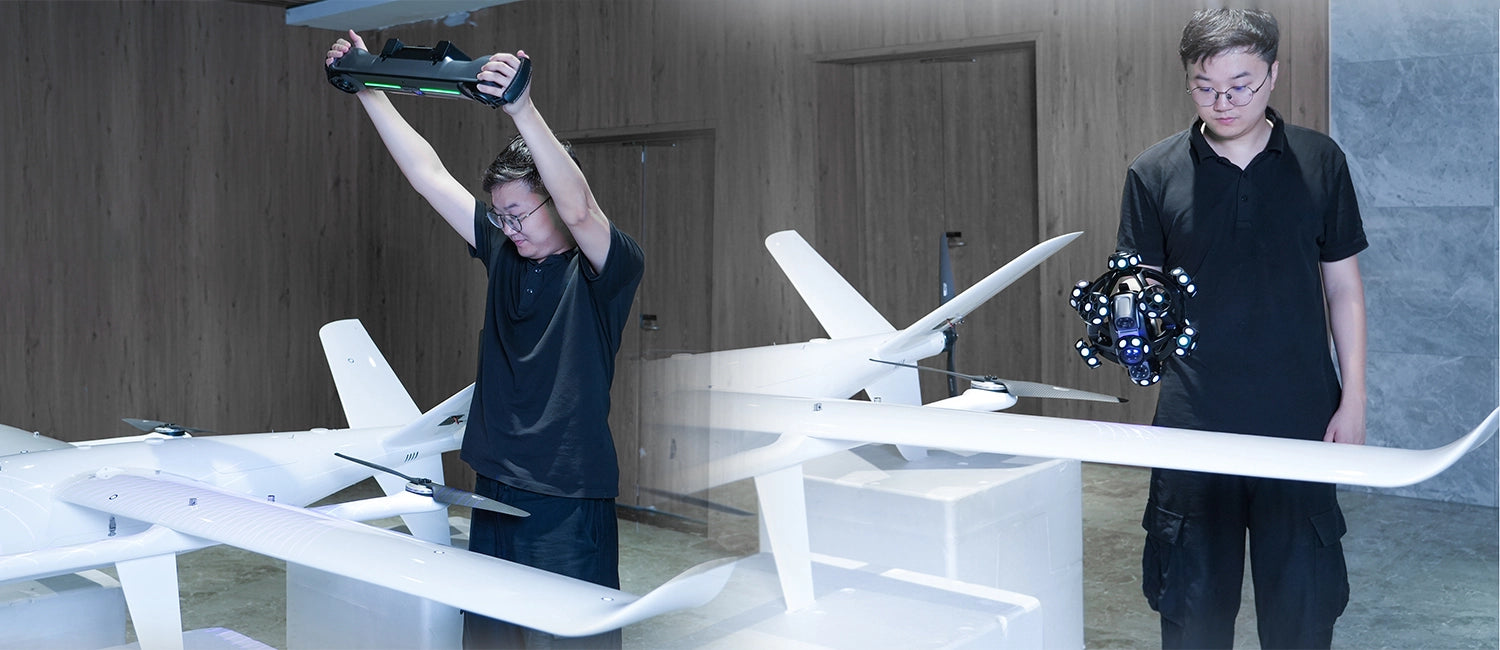

柔軟なデュアルモード
NIMBLETRACK Gen2は、光学式3Dスキャンとハンドヘルドによる広域スキャンを組み合わせたデュアルモードシステムを備えており、さまざまな測定ニーズに対応しやすくなっています。
トラッカーに統合されたレーザープロジェクションにより、ハンドヘルド3Dスキャナーとしてポイントクラウドの取得も可能。このモードを使うことで、スキャン範囲や柔軟性を広げ、大型部品の測定にも対応しやすくなります。
自動補正フォトグラメトリ
NIMBLETRACK Gen2は自動補正フォトグラメトリ技術を採用しており、長距離・短距離の測定でも精度を維持しやすくなっています。累積誤差を抑え、体積精度を一定に保つことで、大型部品の測定から細部の測定まで高精度な結果を得やすくします。

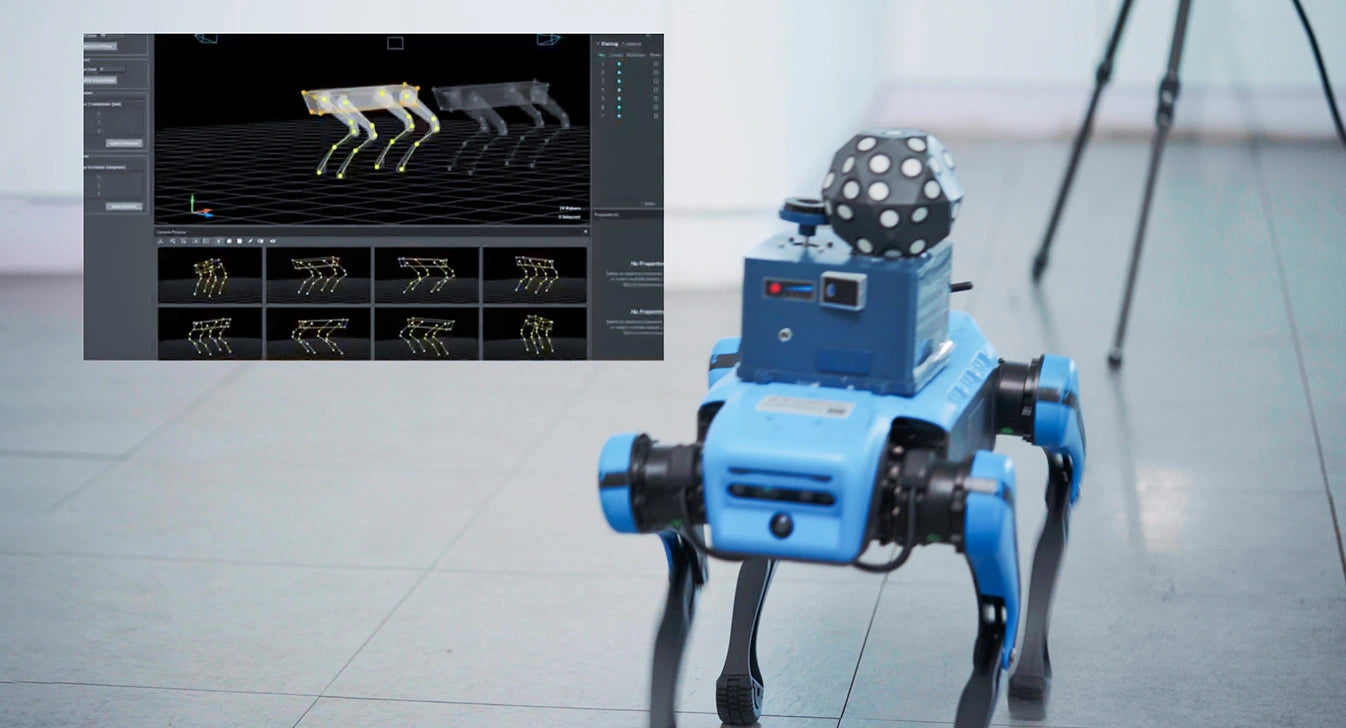

カスタムアダプター対応
カスタムアダプターと組み合わせることで、対象物の6D姿勢をリアルタイムで取得できます。振動のある環境や複雑な環境でも姿勢の変化を追跡しやすく、クラッシュテスト、航空宇宙機器の組み立て、ロボットキャリブレーション、絶対精度補正などに活用しやすくなります。（オプション）

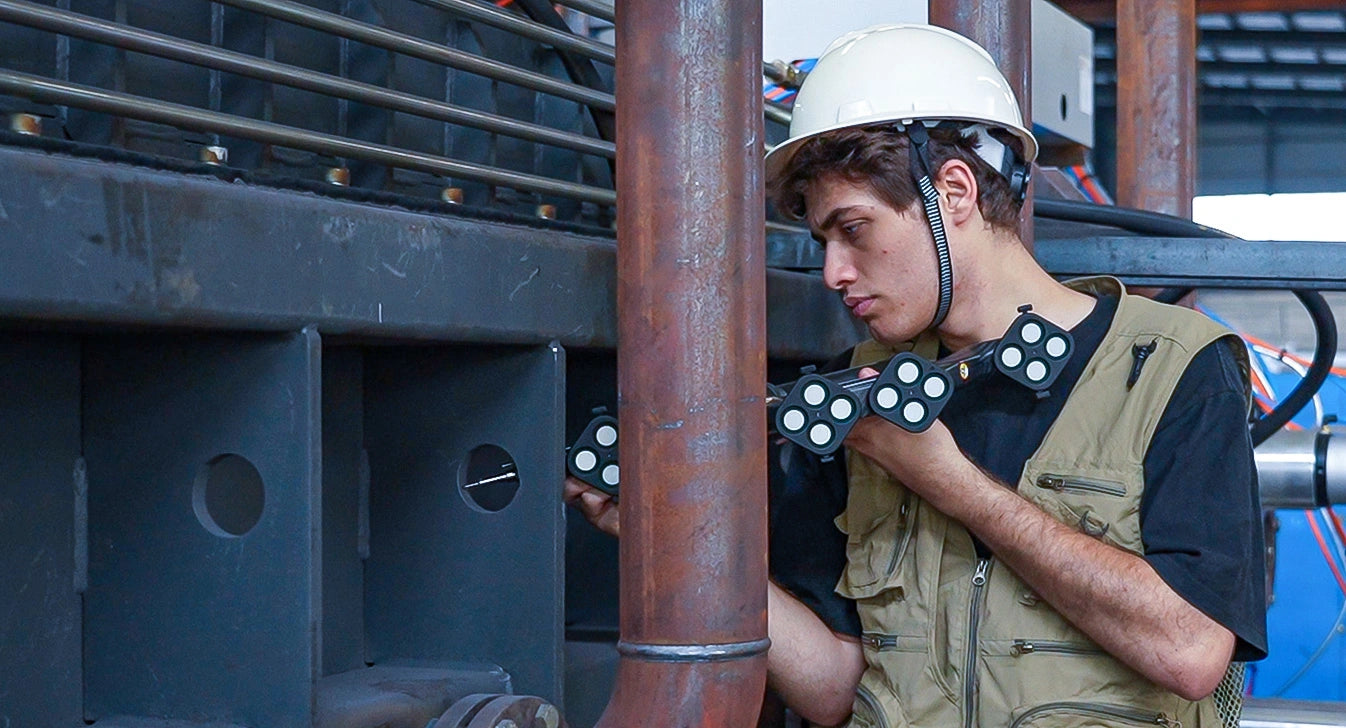

光学式プローブ
追跡可能なi-Probeと組み合わせることで、基準穴や隠れた点など、手が届きにくい箇所の測定が可能です。有線・無線の両方に対応する接触式の測定具により、正確な測定結果を得やすくなります。（オプション）

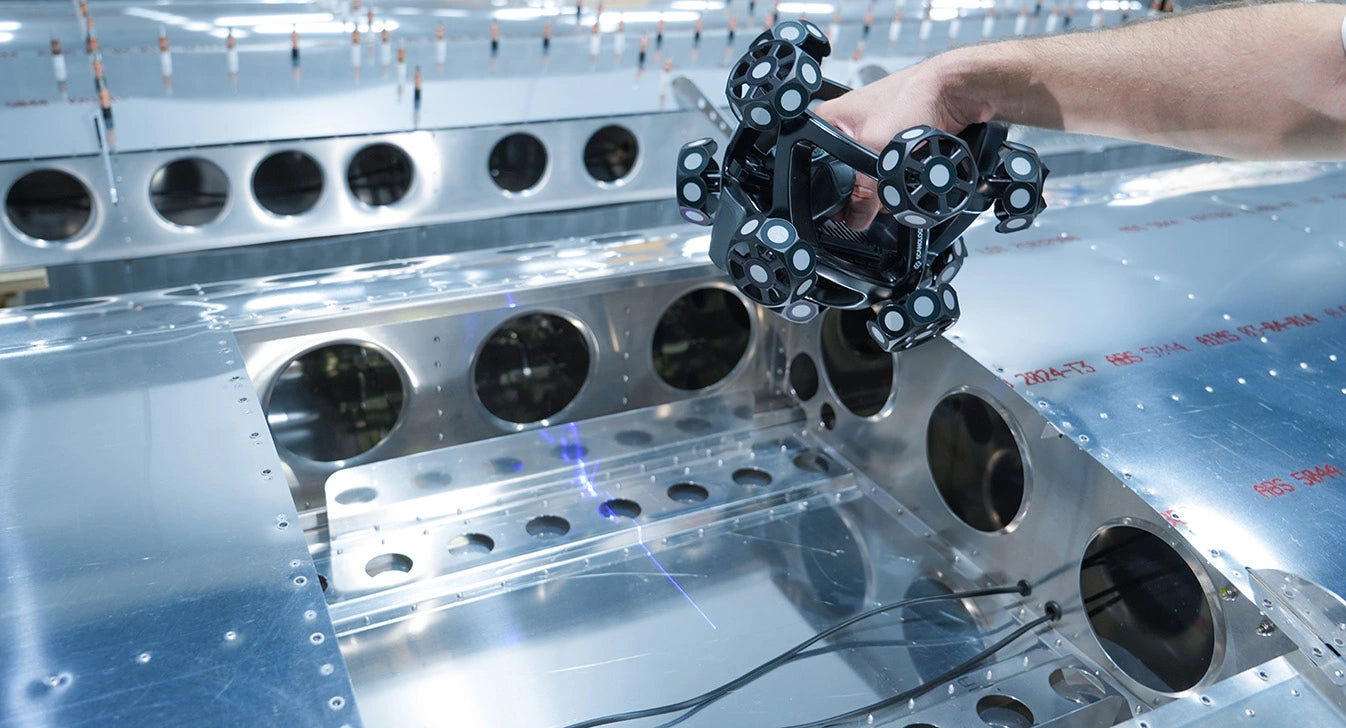

高度なエッジ検査
NIMBLETRACKには、灰色値の測定により可能になる精密なエッジ検出のオプション機能があります。
これにより、穴や溝、端部などの閉じた形状を正確に検査し、位置や直径などの情報を得やすくなります。（オプション）
-
製品仕様
-
付属品
-
保証

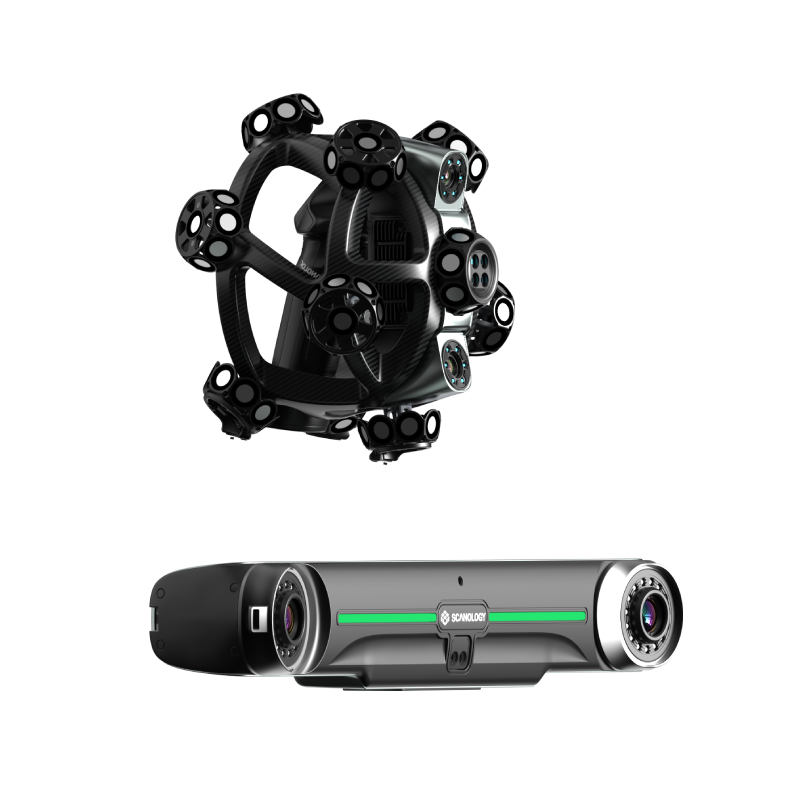

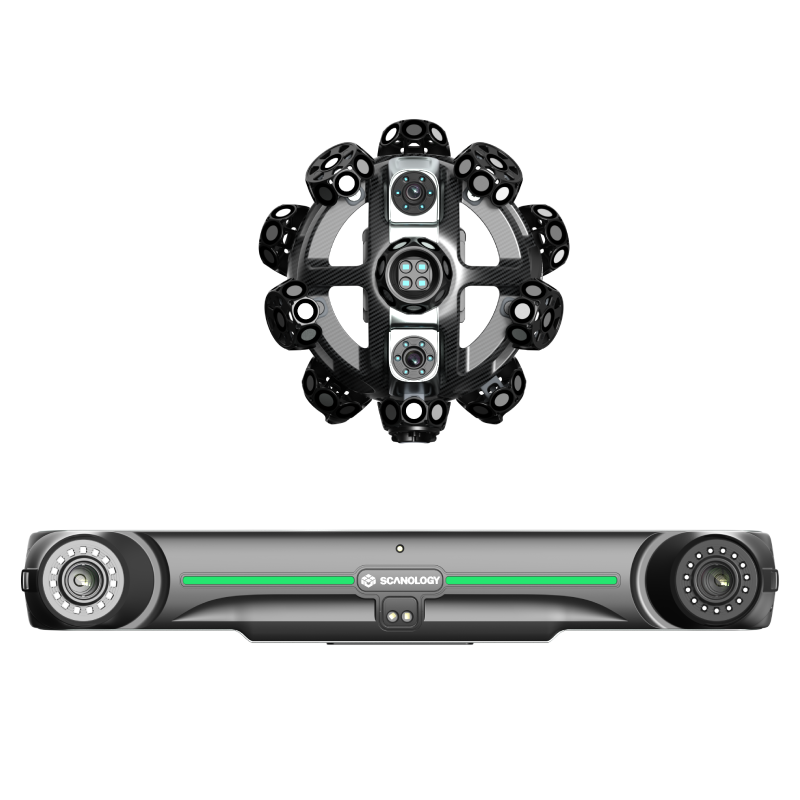

機種名
NIMBLETRACK-C Gen2
スキャンモード
高速スキャン→54本クロスブルレーザー
精密スキャン→17本平行ブルレーザー
ディープホールスキャン→1本ブルーレーザー
広域スキャン→54本クロスブルーレーザー
フォトグラメトリ→自動補正フォトグラメトリ
i-Scannerの最大精度
0.020 mm
i-Trackerの最大精度
0.025 mm
i-Trackerの計測距離
3500 mm
体積精度(計測距離 3.5m)
0.060 mm
体積精度(計測距離 4.2m)
/
体積精度 (フォトグラメトリ併用時)
0.044 mm + 0.012 mm/m
体積精度 (i-Tracker単体時)
0.072mm + 0.012 mm/m
穴ピッチ精度
0.050 mm
レーザークラス
ClassⅡ (目に安全)
最大解像度
0.020 mm
焦点距離
300 mm
被写界深度
400 mm
最大スキャン幅(ワンショット)
500 mm × 600 mm
スキャンフレームレート
120 fps
最大スキャン速度
6,630,000 点/秒
i-Scannerサイズ
252 mm × 195 mm × 260 mm
i-Scanner重量
1.3 kg (本体のみ)
1.4 kg (バッテリーとワイヤレスモジュール含む)
i-Trackerサイズ
570 mm × 87 mm × 94 mm
i-Tracker重量
2.2 kg (本体のみ)
2.6 kg (バッテリーとワイヤレスモジュール含む)
保護ケースサイズ
1000 mm × 425 mm × 280 mm
出力形式
.stl, .obj, .ply, .asc, .igs, .txt, .mk2, .umk等
動作温度範囲
-10℃ ~ 40℃
動作湿度範囲
10% ~ 90% RH
ワイヤレス動作モード
i-Scanner、i-Tracker、i-Scanner + i-Tracker、i-Tracker + i-Probe、ワイヤレスマルチトラッカー追跡、エッジ検査
ワイヤレス規格
Wi-Fi6、802.11a/b/g/n/ac
インターフェース
USB 3-B、ネットワークインターフェース
推奨PCスペック
OS:Windows 10 / 11
CPU:i9 16コア/24スレッド以上 / RAM:64GB以上
GPU:NVIDIA RTX3050(8GB)以上 (AMD社GPUは対応しておりません)
(1) ISO 17025認定：性能はJJF1951規格およびVDI/VDE 2634 Part 3に基づき評価
(2) 高精度スケールバー併用時
調査中
SCANTECH製品は購入後1年間のメーカー保証期間を設けています。
保証期間中に、製品の不具合等で修理が必要になった場合は無償で対応致します。
また、3Dスキャナーのスキャン方法やデータ処理等で不明な点がありましたら、メール・電話でお問い合わせ頂くと、技術スタッフがご対応しております。
※2年目以降は有償保証となります。
