広範囲スキャン
KSCAN-Magicは、11本の赤外線平行レーザーラインによる革新的な大面積スキャンを採用しています。
最大スキャン範囲は1440 mm × 860 mmに達し、広範囲の測定を容易に実現します。

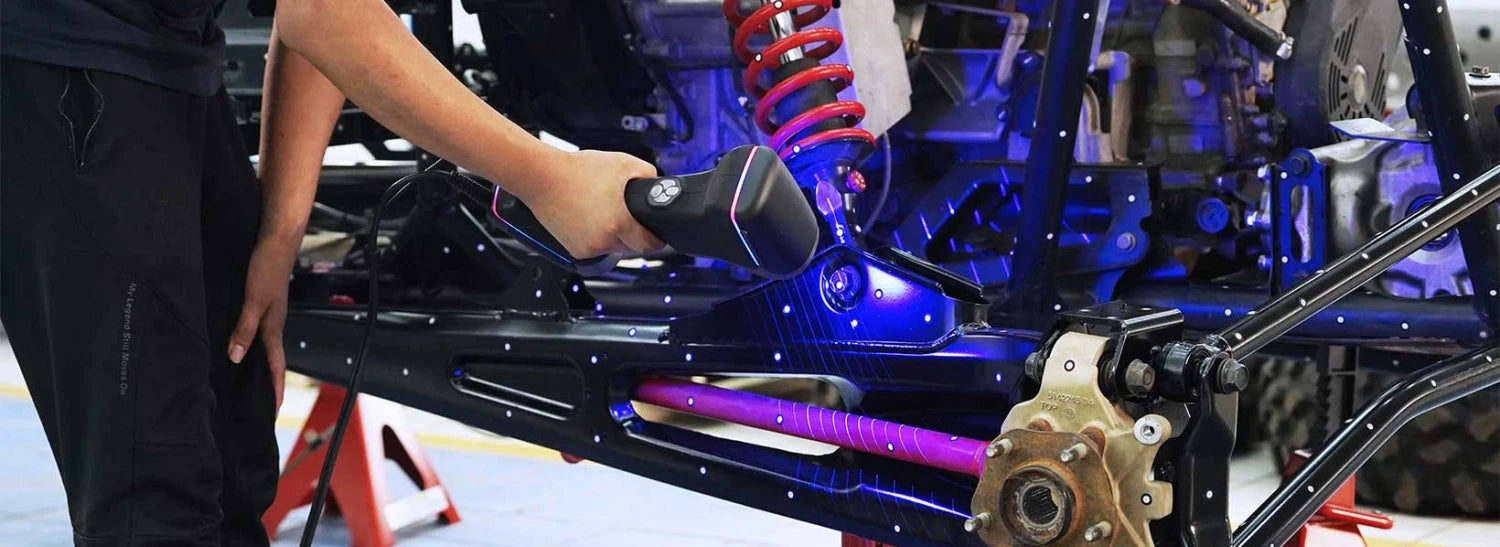

超高速スキャン
17 個の青色レーザー クロスで 3D スキャンし、1 秒あたり最大 4,150,000 回の測定を実行できるため、作業効率が大幅に向上します。

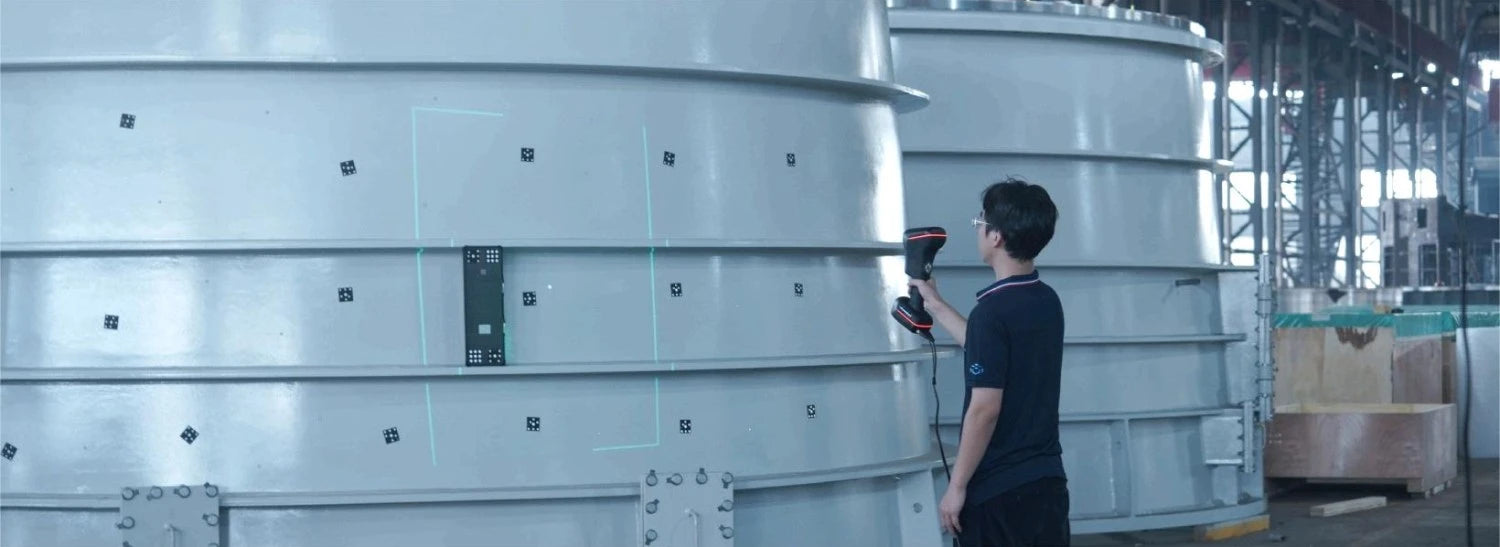

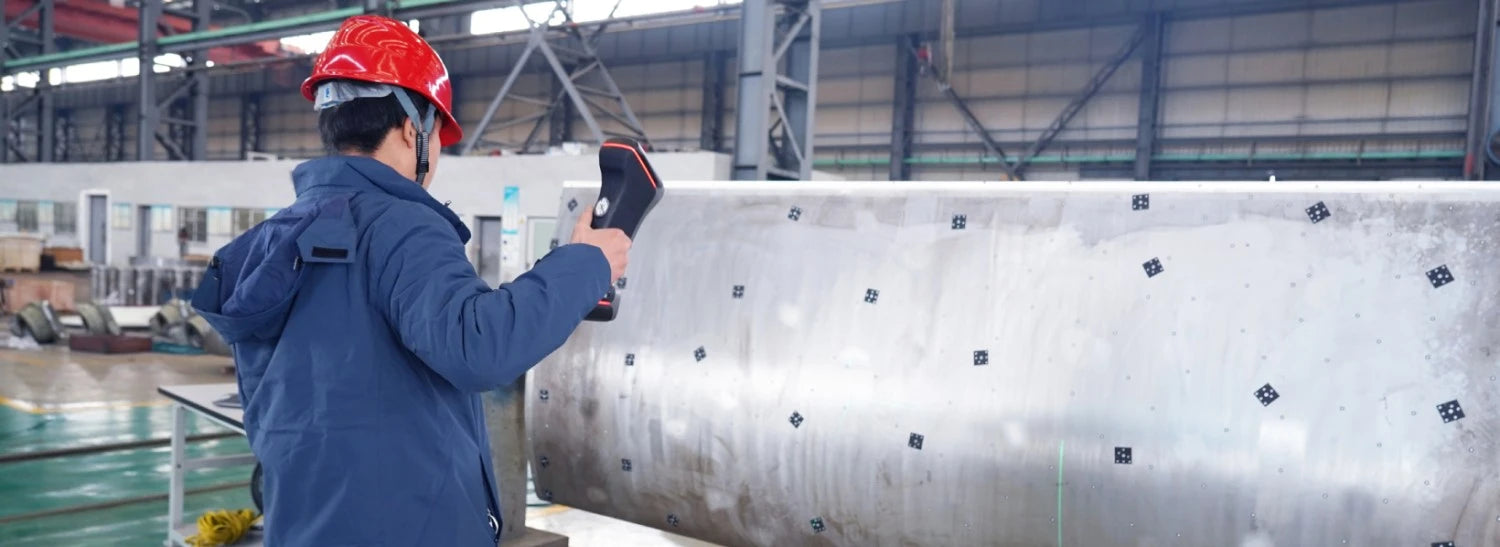

内蔵の広域写真測量
3760mm×3150mmの撮影範囲を持つ内蔵赤外線写真測量システムは、大型物体の測定に伴う累積誤差を効率的に低減し、体積精度を確保します。
特に大型物体のスキャンに適しており、精度を損なうことなく効率的に測定できます。

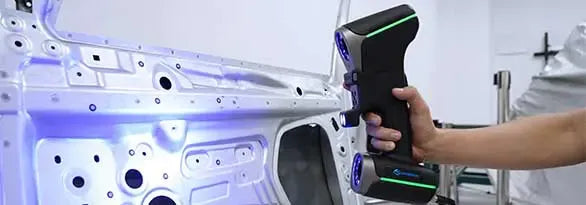

超微細スキャン
KSCAN-Magic アップグレード シリーズ 3D スキャナーは、7 本の平行ブルーレーザーラインを備え、
複雑なオブジェクトの完全なデータを正確に取得し、最大 0.010 mm の解像度であらゆる詳細を簡単にキャプチャできます。

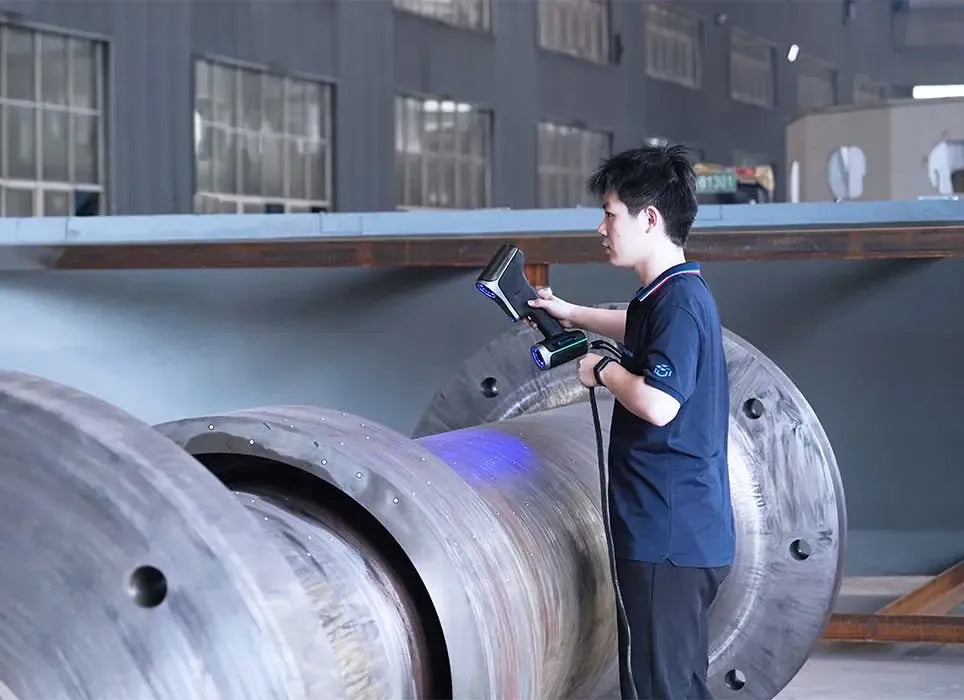

ディープホールスキャン
このモードでは、深い穴や届きにくい場所の 3D データを正確にキャプチャできます。
計測レベルの非接触検査
そのスキャン精度は最大0.020mmに達し、MSCAN-L15フォトグラメトリーシステムと組み合わせた場合の体積精度は0.015mm + 0.012mm/mで、様々な業界に超高精度の非破壊検査（NDT）を提供します。

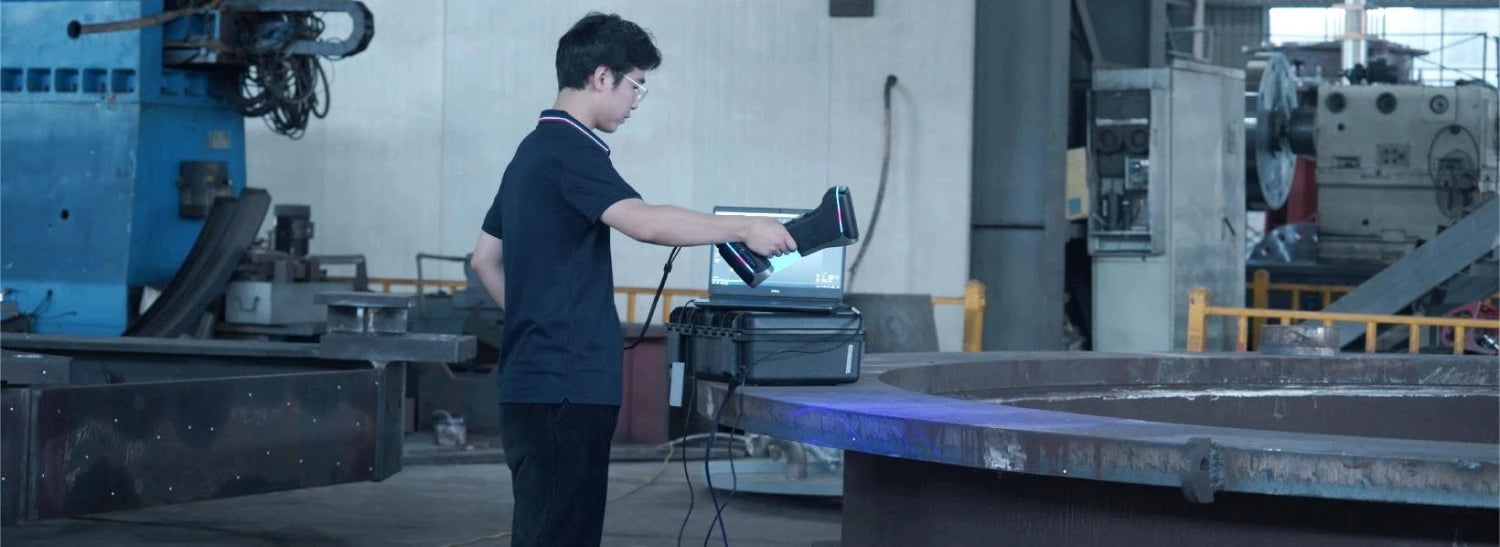

自由で柔軟性があり、多様なニーズに応えます。
KSCAN-MAGICシリーズは軽量で持ち運びが容易であり、パフォーマンスが安定しており、現場の振動、温度、湿度などの環境要因の影響を受けにくいため、いつでもどこでも測定を行うことができます。さらに、KSCAN-MAGICは強力な材質の適応性を持っており、光沢や黒色の表面の3Dデータを簡単に捕捉でき、測定結果は全面的で信頼性があります。
インテリジェント境界検出モジュール（オプション）
インテリジェント境界検出モジュールを装備することで、高精度のグレースケールエッジアルゴリズムを利用し、各種の孔や溝などの閉じた特徴の3Dデータを簡単に取得できます。

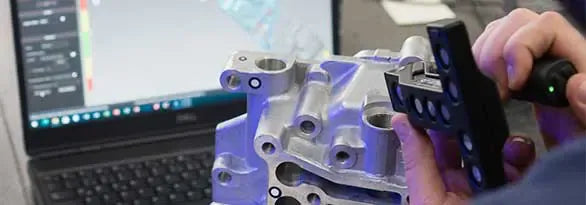

タッチプローブ（オプション）
手の届かない場所や複雑な表面のデータに対処する際には、ポータブル測定用タッチプローブK-Probeを自由に選択して装備することができます。

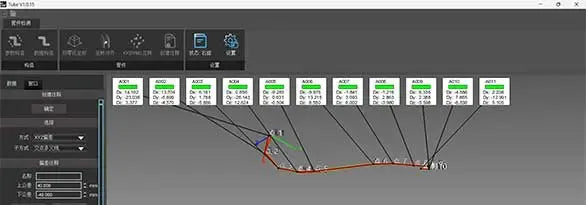

パイプ測定（オプション）
KSCAN-Magicのさまざまな動作モードにより、異なるサイズや材料のパイプの3Dスキャンが可能です。オプションのソフトウェアと組み合わせることで、パイプの逆構築や検査が行えます。

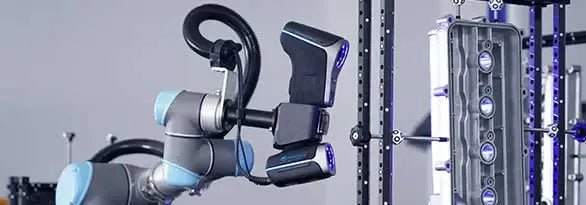

自動化3D測定システム
Scantechの自動化3Dビジョン検査システムと組み合わせることで、簡単な展開とスマートな制御を実現し、精密で効率的な自動化バッチ検査を実現します。
-
製品仕様
-
付属品
-
保証
機種名

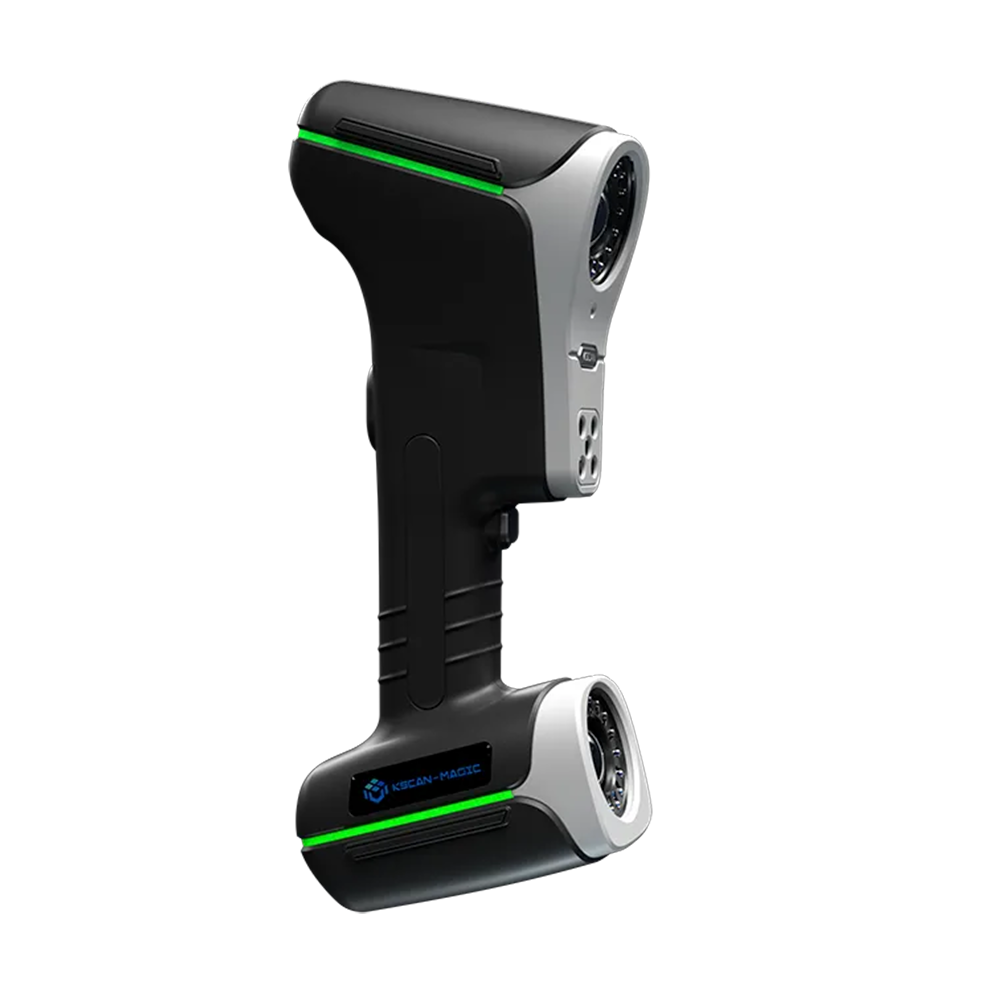

KSCAN-MAGIC
スキャンモード
高速スキャン→22本クロスブルーレーザー
繊細スキャン→7本平行ブルーレーザー
大幅スキャン→11本平行赤外線レーザー
ディープホールスキャン→1本ブルーレーザー
レーザー本数合計
41本
最高精度
0.020 mm
最大スキャン速度
2,700,000 点/秒
最大スキャン幅(ワンフレーム)
1440 mm × 860 mm
写真測量システム
標準搭載→本体内搭載
ワンショット撮影幅→3760 mm × 3150 mm
被写界深度→2500 mm
レーザーレベル
Class 2M
最高体積精度
写真測量システム→0.015mm + 0.030 mm/m
1mスケールバー→0.015mm + 0.020 mm/m
MSCAN-L15写真測量システム→0.015mm + 0.015 mm/m
焦点距離
300 mm
被写界深度
925 mm
出力形式
pj3, asc, igs, txt, mk2, umk, stl, ply, obj
入力形式
pj3, pjs, asc, igs,txt, mk2, umk, refxml, stl, ply, step
動作温度範囲
-10 ~ 40 ℃
インターフェース
USB 3.0
推奨PCスペック
OS:Windows 10 / 11
CPU:i9 16コア/24スレッド以上 / RAM:64GB以上
GPU:NVIDIA RTX3050(8GB)以上 (AMD社GPUは対応しておりません)
ソフトウェア
スキャンソフトscanviewer、無償測定ソフト
調査中
SCANTECH製品は購入後1年間のメーカー保証期間を設けています。
保証期間中に、製品の不具合等で修理が必要になった場合は無償で対応致します。
また、3Dスキャナーのスキャン方法やデータ処理等で不明な点がありましたら、メール・電話でお問い合わせ頂くと、技術スタッフがご対応しております。
※2年目以降は有償保証となります。
