Sonic Mega 8K V2運用ガイド

※レジンは本体に含まれません。

① 本体を取り出します。

② カバーを外し中の緩衝材、アクセサリーボックスを取り出します。

③ レジンVATとLCDパネルの保護フィルムを剥がします。

④ ACアダプタを接続し、電源コンセントに差します。

① LCDパネル上にA3紙を置きます。※保護メガネを着用してください。

② LCDテストを実行します。

① プラットフォームを取り付け、プラットフォームの側面ネジを緩めます。

② LCDパネル上にA3紙を1枚置きます。

③ Z軸調整を実行します。

④ プラットフォームを軽く抑えつつ、プラットフォームのネジを締めます。

⑤ プラットフォームを上昇させ、A3紙を取り除きます。

① レジンボトルを良く振り、中を攪拌します。

② レジンをレジンVAT内のMAX線を超えないよう注意して注ぎます。

① ファイルを開くから造形データを選択します。

① 移動、回転、スケールを使用して造形エリア内に収まるようにデータを配置します。

① サポート設定にてサポートを取り付けます。

① 印刷設定よりスライスを押します。

① ご利用の機器を選択します。

② スライス設定をクリックします。

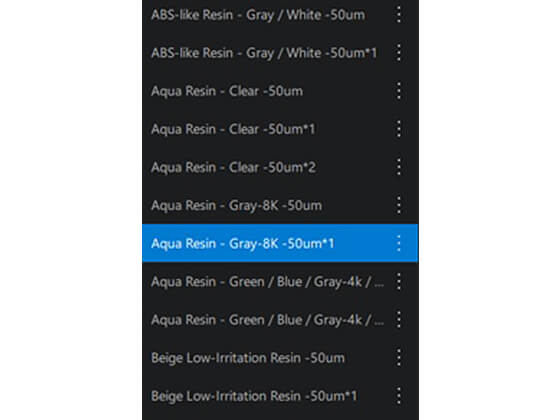

③ ご利用になるレジンを選択します。

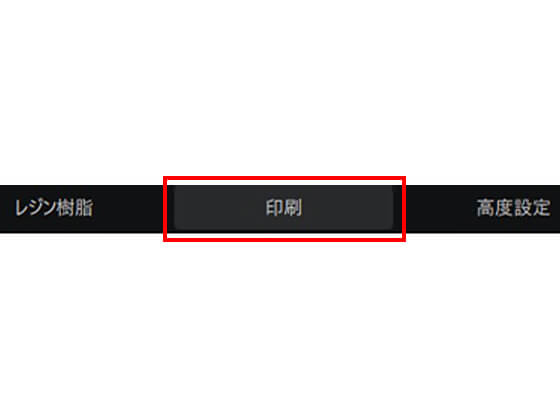

④ 印刷タブをクリックします。

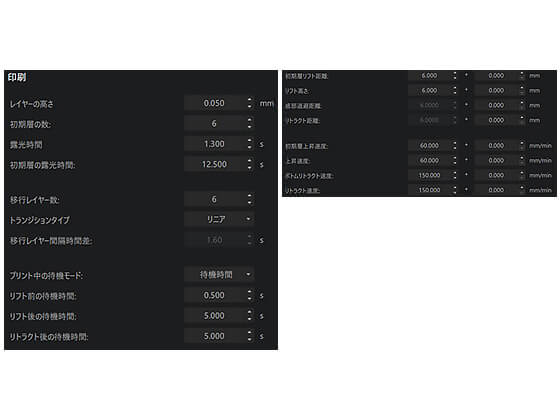

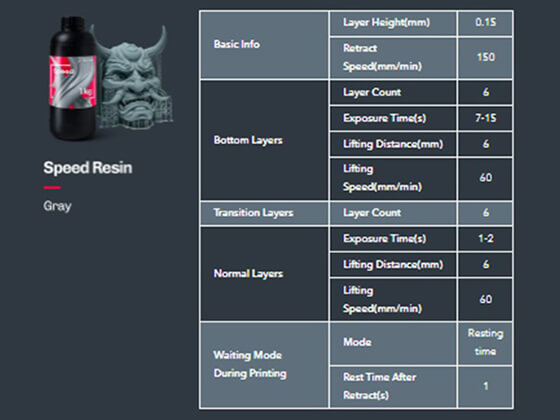

⑤ Phrozen3d.comよりご利用のレジンパラメータを検索します。

① 造形が問題なくできていることを確認します。

② スクレーパーを使用し造形物をビルドプレートから取り外します。

③ 洗浄液を入れた容器でしっかり洗浄します。

④ 洗浄後十分に乾燥させます。

⑤ 二次硬化ユニットでキュアリングをします。

⑥ ニッパー等を使用してサポートを取り除きます。

① スクレーパーを使用し造形物をビルドプレートから取り外します。

② 洗浄液を入れた容器でしっかり洗浄します。（洗浄は30秒以内におこなってください）

③ 洗浄後十分に乾燥させます。

④ ガラスの容器にモデルを入れ、モデルが完全に浸かるまでグリセリンを入れます。

⑤ 二次硬化ユニットで容器ごとキュアリングをします。（30分間）

⑥ モデルを軽く押してしっかり硬化されていることを確認します。（必要に応じて再度二次硬化をおこないます）

⑦ 水を使用して、しっかりグリセリンを落とします。

① 電源を落とし、本体カバー、ビルドプレート、レジンバットを取り外します。

② 機器フロントケースを固定している側面のネジ10本を外します。

③ フロントケースをゆっくり引き出す様に開けます。※ディスプレイ配線が繋がっていますのでご注意ください。

④ フロントケースからメイン基板に接続されている配線をすべて外します。※ケーブルコネクタの爪を破損しないように注意してください。

⑤ メイン基板に接続されているLCDパネルのFFCケーブルをコネクタから外します。※ケーブルコネクタの爪を破損しないように注意してください。

⑥ LCDパネルを固定しているテープを剝がします。

⑦ LCDパネルを取り外します。

⑧ LCDパネルに接続されているケーブルを取り外します。※ケーブルコネクタの爪を破損しないように注意してください。

⑨ 新しいLCDパネルにケーブルを取り付けます。※コネクタのクリップを立てている状態でしっかりとケーブルを差し込み、最後にクリップを倒しケーブルを固定します。

⑩ LCDパネルを載せます。

⑪ LCDフレームテープを貼ります。

⑫ 基板のケーブルコネクタを立ててから、基板にケーブルをしっかりと差し込み、爪を倒して固定します。

⑬ フロントケースの配線を基板に差し込みます。※フラットケーブルは基板のコネクタを立ててからしっかりと差込み、爪を倒して固定してください。

⑭ フロントケースを取り付けます。※配線を挟み込まないよう注意してください。

⑮ フロントケースのネジを取り付けます。

① レジンバットを清掃します。

② 裏返し見えているネジをすべて外します。

③ フレームごとフィルムを取り外します。

④ 取り出したフレームを裏返し、見えているネジをすべて取り外します。

⑤ フレームを取り外し、レジンバット本体と共にあらためて清掃します。

⑥ 新しいフィルムをフレームに挟みます。※フィルムがたわみすぎないように注意してください。※フィルムは光沢の強い面が造形物側になるよう注意してください。

⑦ フィルムがたわまない様注意しつつネジを締めます。※ネジは対角に止めます。

⑧ フレームをレジンバットにはめ、ネジを締めます。※ネジは対角に止めます。

⑨ 余ったフィルムをフレームの外苑に沿って切り落とします。

① ビルドプレートを一番上まで上昇させます。

② ビルドプレート、レジンバットを取り外します。

③ パーツクリーナ―（防さび剤等が含まれていないもの）等を染みこませた布でZ軸のレール、シャフトを清掃します。（推奨パーツクリーナ―：WD40）※この際、Z軸を10mm程度ずつ上下させ、レール・軸受け内のグリスもしっかり清掃します。

④ Z軸レール、シャフトにグリスを塗布します。（推奨グリス：レール/NSK製AS2、シャフト/NSK製LR3）

① レジンバットを取り外します。

② 茶こしなどでレジンバット内のレジンを濾しつつ回収します。

③ レジンバットをアルコール等にて清掃します。※擦らないように注意してください。※レジンバットをアルコールに漬け込むのはNGです。

① レジンバットを取り外します。

② LCDパネル表面を擦らないように注意してアルコール等で清掃します。

① レジンバットを取り外します。

② 本体、カバーについているレジンをアルコール等で清掃します。

① 付属品、ビルドプレート、レジンバット、電源コードを取り外します。※ビルドプレート以外は特に指示の無い限りお手元で保管してください。

② ドアハンドルを取り外します。※失くさないようお手元で保管してください。

③ 機器を清掃します。

④ 緩衝材を取り付けます。※がたつきが生じる場合、隙間に何らかの緩衝材を追加してください。

① 機器を箱に入れ、周囲に緩衝材を敷き詰めます。
